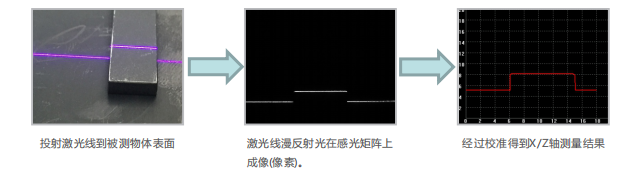

普密斯研发的激光轮廓传感器利用激光三角测量原理, 对不同被测物体表面进行三维轮廓扫描。激光束被一组特定透镜放大用以形成一条静态激光线，投射到被测物表面上。高品质的光学系统将该激光线的漫反射光，投射到高度敏感的传感器感光矩阵上。除了传感器到被测物体的距离信息（Z轴），控制器还可以通过这组图像来计算沿激光线（x轴）上的位置。传感器最终输出一组二维坐标值，坐标系的原点与传感器本身相对固定，通过移动被测物体或传感器，便可得出三维测量结果。

激光轮廓传感器的主要特点

1、非接触测量

激光器轮廓传感器是利用激光束在被测目标表面产生的轮廓线来实现三维轮廓测量的，因此它是典型的非接触测量传感器，具有无测量力、无磨损、长寿命的特点，可以长期工作在各种工作场所。

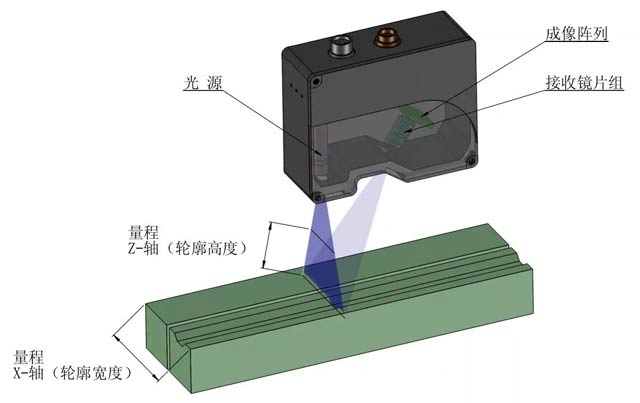

轮廓传感器测量原理图

2、测量精度高

目前普密斯的激光轮廓传感器，重复精度可达0.2um。

3、测量速度快

目前激光轮廓传感器最高采样频率可达几十kHz级。

4、测量参数多

激光轮廓传感器可以测量众多的二维轮廓参数，包括高度、高度差、位置、质心位置、宽度、中心距、点-点距离、点-线距离、半径、夹角、倾角、质心位置、截面积、标准轮廓偏差等，当结合纵向位移信息后还可以得到三维形状信息，功能强大。

5、适用范围广

由于激光轮廓传感器以激光作为测量媒介实现目标二维轮廓参数的精确测量，因此它对被测目标没有太多的限制，包括软硬、冷热、黑白、明暗等，尤其适合于一些柔软目标（例如橡胶、塑料、胶片等）、狭小空间（例如零件沟槽、盲孔、IC管脚等）。

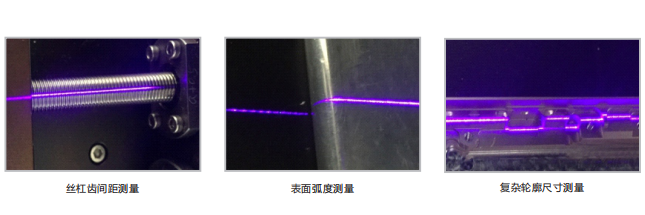

激光轮廓传感器应用案例

测量功能应用

在线测量间距，轮廓，台阶，角度....

缺陷检测，平面度检测

轮廓跟踪，尺寸测量，3D扫描

轮廓传输或者测量数据输出

坚固耐用，适合生产线和实验室使用

适用于机器人应用

多种扫描应用

适用于集成商和最终用户，更多应用等待您的开发.........

欲了解普密斯激光轮廓传感器更多参数，请到产品页查看详细介绍。
