机器视觉系统中，光源的选取与打光是否合理可直接影响至少30%的图像成像质量，所以说选择合适的光源是很关键的一步，而根据形状划分，视觉光源有多种类别，本文详细介绍具体分类，给大家在视觉光源的选型上一点参考建议。

  1、点光源： 大功率LED，体积小，发光强度高；光纤卤素灯的替代品，尤其适合作为镜头的同轴光源等；高效散热装置，大大提高光源的使用寿命。应用领域:适合远心镜头使用，用于芯片检测，Mark点定位，晶片及液晶玻璃底基校正。

  2、面光源：高亮度无对角照射阴影问题，多种颜色可选；LED高密度排列，局部和整体均匀性好；多种产品规格选择，定制方便。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

  3、条形光源：是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

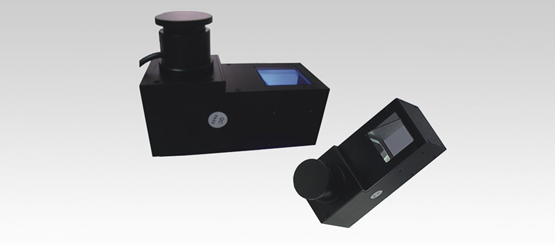

  4、同轴光源：可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

  5、线光源：采用大功率高亮LED，通过特殊透镜形成一条高亮度、高均匀性的光带。该系列光源体积小、亮度高，确保高输出的同时，实现结构紧凑化设计。采用了抑制光源扩散的设计，使得因为距离产生的亮度变化较小。既可以做前向光使用，又可以做背向光使用。

  6、环形光源：提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域：PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查。

  7、条形平面可调光源：四面可调光源由四个独立可控的照明单元组成，每个照明单元0-90度自由可调、亮度可单独控制，适用性广。应用案例:CB基板检测，IC元件检测，焊锡检查，Mark点定位，显微镜照明，包装条码照明，球形物体照明等。
