工业CCD相机的工作原理
2020.01.08
返回列表

工业相机在工业生产领域使用非常广泛，CCD是工业相机一个非常重要的组件。那么工业CCD相机工作原理是什么呢？

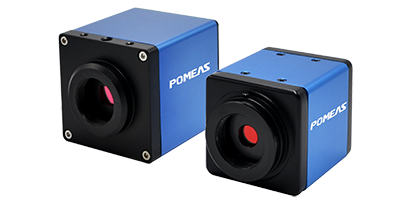

CCD工业相机介绍


CCD是电荷耦合器件的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，以其构成的CCD相机具有体积小、重量轻、不受磁场影响、具有抗震动和撞击之特性而被广泛应用。


工业CCD相机工作原理


CCD相机采用电荷耦合器件作为其感光元器件。其原理是：芯片上面整齐地排列着很多小的感光单元，光线中的光子撞击每个单元后，在这些单元中会产生电子（光电效应），光子的数目与电子的数目互成比例。


图像经透镜成像于电容数组表面后，依其亮度的强弱在每个电容单位上形成强弱不等的电荷。传真机或扫瞄仪用的线性CCD每次捕捉一细长条的光影，而数码相机或摄影机所用的平面式CCD则一次捕捉一整张图像，或从中截取一块方形的区域。一旦完成曝光的动作，控制电路会使电容单元上的电荷传到相邻的下一个单元，到达边缘最后一个单元时，电信号传入放大器，转变成电位。如此周著复始，直到整个图像都转成电位，取样并数字化之后存入存储器。存储的图像可以传送到打印机、存储设备或显示屏。
