PCB钻头刀具在制作或者使用的过程中，可能会出现刃口崩边、磨损等不良瑕疵，而用不良刀具会导致加工的产品表面质量降低，孔位不精准等不良后果，所以需要对PCB钻头刀具的质量严格把控，做好精确的瑕疵检测。

项目难点

① 刀具外形、尺寸种类繁多，传统视觉检测方案只能够检测少部分刀具，检测效率较低；

② 1mm以内的钻头刀具需要高光学倍率下才能观测清晰，但镜头高倍带来的低景深却导致刃口无法同时清晰；

③ 成本过高的检测方案（线扫检测方案）一般客户难以接受。

解决方案

1、使用彩色CCD数字相机，；

2、镜头使用12.5X高变倍比带同轴光结构变倍镜头，实现高倍率高景深清晰成像；

3、0.25X、0.3X、0.5X、0.75X、1.5X、2X辅助物镜齐全，可按客户实际要求选配；

4、再配合白色点光源和多角度环形光源，照亮刃口位置，清晰识别瑕疵。

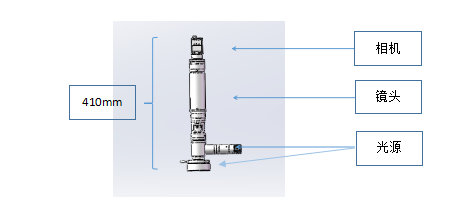

演示方案

核心配件介绍：

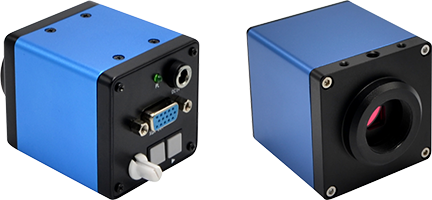

一、普密斯彩色高清CCD相机

新一代千兆网相机具有更低功耗和更小的体积，1000m bit/s稳定传输兼容百兆网，低功耗，低噪声，高稳定性，在各个场景和色温下都能真实还原图像画面，保持清晰锐利。

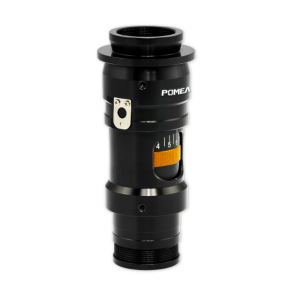

二、普密斯12.5X高变倍比高景深同轴光结构变倍镜头：VP-LZ-12101D（同轴）

为了满足尺寸精准测量和目标快速定位，采用普密斯12.5X连续变倍镜头。

优点：

1、12.5X高变倍比能满足客户用一套方案检测更多规格的刀具检测需求；

2、带有同轴落射照明结构，可使入射光照射分布更均匀；

3、高精度重复定位；

4、稳定性、可在震动环境下保持机械的稳定性；

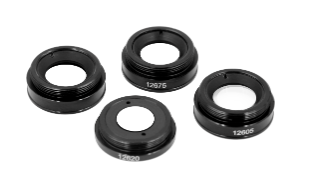

三、普密斯辅助物镜

主要的作用是将被观测的物体放大或缩小，也可调整镜头到产品之间的距离。目前有0.25X、0.3X、0.5X、0.75X、1.5X、2X可选。

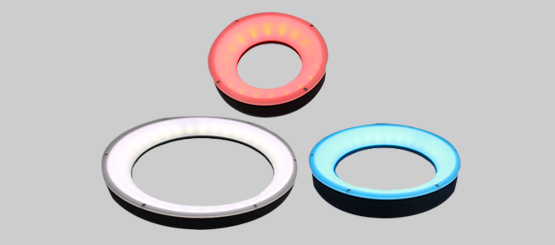

四、普密斯点光源（红外、同轴）

普密斯的环形光源种类齐全，多色多角度，本案例中多用到中高角度的环形光源，可将刃口位置清晰照亮，崩边等不良瑕疵会与背景形成明显对比，便于软件识别。

案例结果展示：

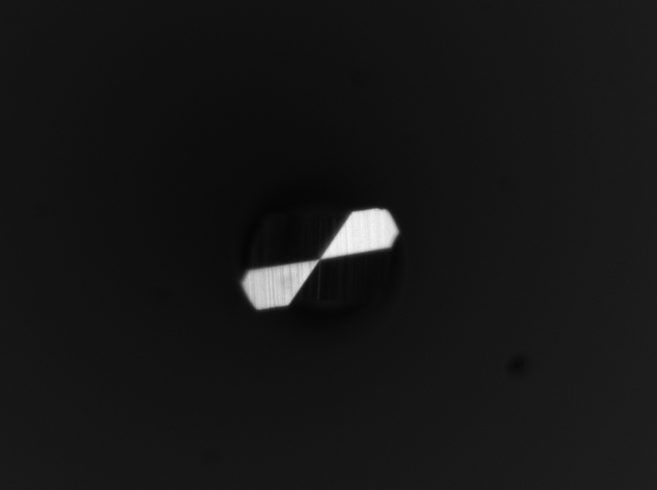

图1. 合格品效果图

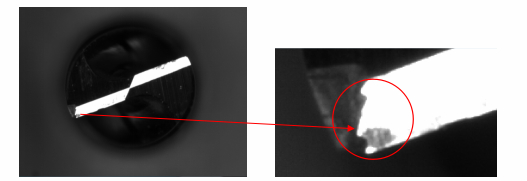

图2. 3mm钻头刀具崩边效果图

图3. 0.1mm钻头刀具磨损效果图
