白光干涉技术在镀层测量中的应用

分享:

2024/12/09

作者:adminBOSS

在工业生产中,镀层测厚一直是一个备受关注且具有一定挑战性的环节。如何在不损伤产品表面的前提下,准确、高效地测量镀层厚度,成为了众多企业和技术人员共同面对的难题。近年来,随着科技的进步,白光干涉技术凭借其高精度和非接触测量的特点,在镀层测量领域崭露头角,其中普密斯白光干涉3D轮廓仪更是以其卓越的性能赢得了市场的广泛认可。



白光干涉技术的原理



白光干涉技术是一种基于光的波动性和干涉原理的测量方法。当两束或多束相干光波在空间某些区域相遇时,它们会相互加强或相互抵消,形成明暗相间的干涉条纹。这些干涉条纹的分布和形状与光波的波长、相位差以及相遇点的位置有关。通过精确控制光源和测量干涉条纹,可以实现对物体表面形貌和镀层厚度的精确测量。

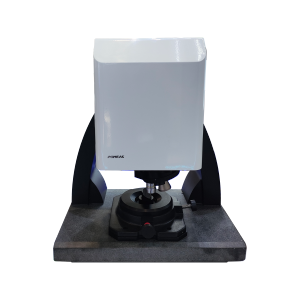

普密斯白光干涉3D轮廓仪的优势



1. 高精度测量:普密斯白光干涉3D轮廓仪采用先进的白光干涉技术,能够实现纳米级别的测量精度,满足高精度镀层测量的需求。

2. 非接触测量:该技术通过光学原理进行测量,无需与被测物体直接接触,从而避免了因接触而产生的划伤、变形等问题,保证了产品的完整性。

3. 实时显示与分析:仪器具有紧凑的整体设计和先进的图像处理技术,能够在工件台上实时控制测量图像,并显示三维结果。同时,用户还可以方便地选取横截面进行进一步的分析,大大提高了测量的便捷性和效率。

4. 强大的软件功能:普密斯白光干涉3D轮廓仪配备了功能强大的软件,不仅能够测量镀层厚度,还能够扫描出整个产品的三维轮廓,并提供丰富的分析功能,如表面粗糙度、形貌特征提取等,为用户提供了全面的数据支持。





普密斯白光干涉3D轮廓仪在镀层测量领域具有广泛的应用前景。它可以用于测量各种金属、非金属表面的镀层厚度,如电镀层、喷涂层、化学镀层等。同时,该技术还适用于精密加工、半导体制造、光学元件检测等领域,为这些领域提供了高精度、非破坏性的测量手段。
