在半导体制造过程中，3D工具显微镜可以用于检测芯片表面的微小缺陷和污染颗粒。通过对其表面形貌的精确测量和分析，可以及时发现并纠正制造过程中的问题，提高芯片的质量和可靠性。

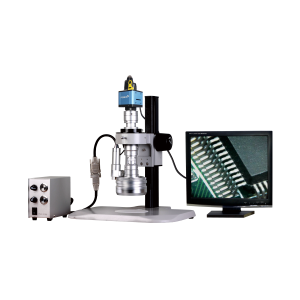

在微纳材料科学领域，表面形貌的精确测量和分析对于理解材料的性能、优化制造工艺以及开发新型材料至关重要。3D工具显微镜作为一种高精度、非接触式的测量设备，在微纳材料的表面形貌分析中展现出了巨大的应用潜力。
一、高精度测量
3D工具显微镜通过先进的光学系统和高分辨率的图像传感器，能够捕捉到微纳材料表面极其微小的细节。其测量精度通常达到纳米级别，使得科学家和工程师能够准确地获取材料表面的三维形貌数据，包括高度、粗糙度、波纹度等关键参数。
二、非接触式检测
与传统的接触式测量工具相比，3D工具显微镜采用非接触式检测方式，避免了测量过程中对材料表面的损伤。这对于微纳材料而言尤为重要，因为它们的表面往往非常脆弱，任何微小的划痕或损伤都可能影响材料的整体性能。
三、三维可视化与数据分析
3D工具显微镜不仅能够提供高精度的测量数据，还能够将测量结果以三维图像的形式展示出来。这种三维可视化功能使得科学家能够直观地观察和分析材料表面的形貌特征，如凸起、凹陷、裂纹等。同时，结合专业的数据分析软件，还可以对测量数据进行进一步的处理和分析，提取出更多有用的信息。
在半导体制造过程中，3D工具显微镜可以用于检测芯片表面的微小缺陷和污染颗粒。通过对其表面形貌的精确测量和分析，可以及时发现并纠正制造过程中的问题，提高芯片的质量和可靠性。
