在高科技迅猛发展的今天，芯片作为电子设备的核心组件，其质量直接关系到整个产品的性能和可靠性。然而，在芯片的生产和加工过程中，表面划痕等微小瑕疵的出现往往难以避免，这些瑕疵不仅影响芯片的美观度，更可能对其功能造成潜在威胁。因此，采用高精度、高效率的工业镜头进行芯片表面划痕检测显得尤为重要。本文将深入探讨在芯片检测领域，如何选择合适的工业镜头以准确捕捉并识别这些微小瑕疵，从而确保芯片质量的卓越与稳定。
选择建议
（1）检测精度：根据芯片表面划痕的大小和检测精度要求，选择合适的镜头放大倍率和分辨率。
（2）视野范围：根据芯片的尺寸和检测区域的大小，选择合适的镜头视野范围。
（3）镜头兼容性：确保所选镜头与相机、光源等检测设备的接口和参数兼容。
（4）镜头性能：选择具有良好成像质量、低畸变、高平行度和大景深的镜头，以确保检测的准确性和一致性。
哪些镜头适用于芯片外观瑕疵检测？

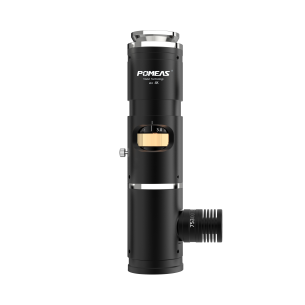

1. 4K变倍镜头具有大靶面、高分辨率成像的特点，视野大小相比传统变倍镜头有所提升，可以满足芯片的高精度检测要求。
- 应用：在芯片视觉检测中，4K变倍镜头可以清晰快速地识别出芯片存在的刮痕、断层、引脚缺失等缺陷。例如，普密斯4K变倍镜头在芯片外观瑕疵检测中表现出色，其机器视觉芯片检测方案相比人工检测具有检测速度快、精度高、检测效率高等优势。

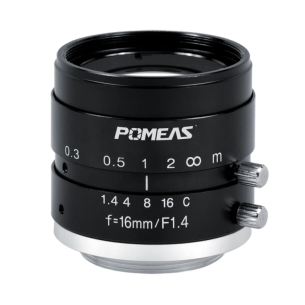

2. 高分辨率微距镜头通常具有较高的放大倍率和分辨率，能够捕捉到微小的细节。
- 应用：在芯片表面划痕检测中，高分辨率微距镜头可以清晰地展示出芯片表面的微小划痕和瑕疵。
3. 远心镜头具有低畸变、高平行度和大景深等特点，适用于对物体进行精确测量和定位。
- 应用：在芯片检测中，远心镜头可以确保测量的准确性和一致性，特别是在需要测量划痕长度、宽度等参数时更为适用。
