在半导体封装这一精密制造领域,对于锡球直径的精确检测至关重要。微小的锡球直径偏差都可能影响到整个半导体器件的性能与可靠性。普密斯研发的双远心镜头,成功将锡球直径检测精度提升至1μm,为半导体封装行业带来了新的技术突破。

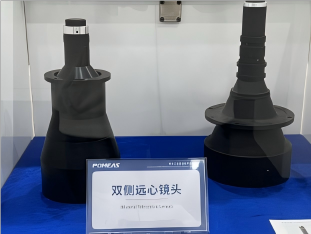

双远心镜头具备独特的光学特性。其物方远心光路和像方远心光路,能有效消除因物距变化而产生的测量误差,确保在不同的工作距离下,都能稳定地获取高精度的图像。这种特性使得双远心镜头在面对复杂的半导体封装生产环境时,依然能够保持出色的性能表现。
在半导体封装中,锡球作为连接芯片与基板的关键元件,其直径的精确控制直接关系到芯片的电气连接质量和信号传输效率。传统的检测方法在精度上存在一定的局限性,难以满足日益增长的高精度检测需求。而普密斯的双远心镜头,凭借其卓越的光学性能,能够清晰地捕捉到锡球的细微轮廓,通过先进的图像算法和处理技术,实现对锡球直径的高精度测量。
1μm 的检测精度提升,意味着在半导体封装过程中,可以更加精准地筛选出符合标准的锡球,减少因锡球直径偏差而导致的产品不良率。这不仅有助于提高半导体器件的整体质量,还能有效降低生产成本,提升生产效率。
