测径仪百科:从原理到应用,一文读懂

分享:

2025/02/25

作者:adminBOSS

在工业生产和科学研究领域,精确测量物体的直径至关重要。测径仪作为一种专门用于测量物体直径的仪器,在众多行业中发挥着不可或缺的作用。今天,就让我们深入了解测径仪,从它的工作原理到实际应用,全方位探索这一精密测量工具的奥秘。





测径仪的工作原理

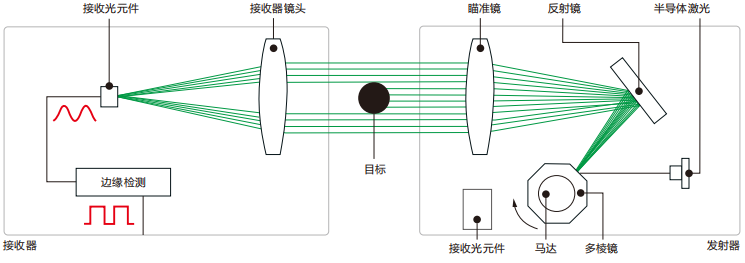

  • 激光扫描测径仪:这是应用较为广泛的一种测径仪。其原理是利用旋转的八面镜将激光扫描成光带,当被测物体在光带上形成阴影宽度时,通过光电二极管接收并转换为数字信号,从而测量出物体的直径。这种测径仪精度高、测量速度快,尤其适合大直径物体的测量,目前精度最高可达 0.5um 。不过,在测量小直径物体时,由于光斑比被测物大,容易产生干涉衍射现象,测量难度较大。

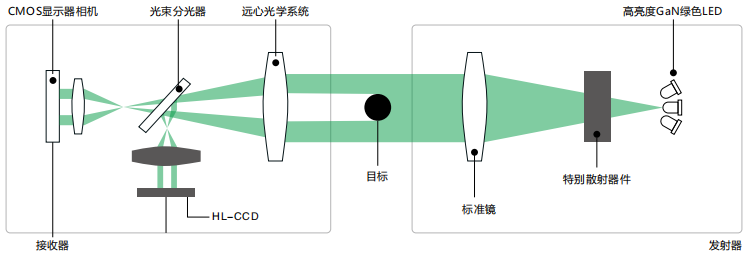

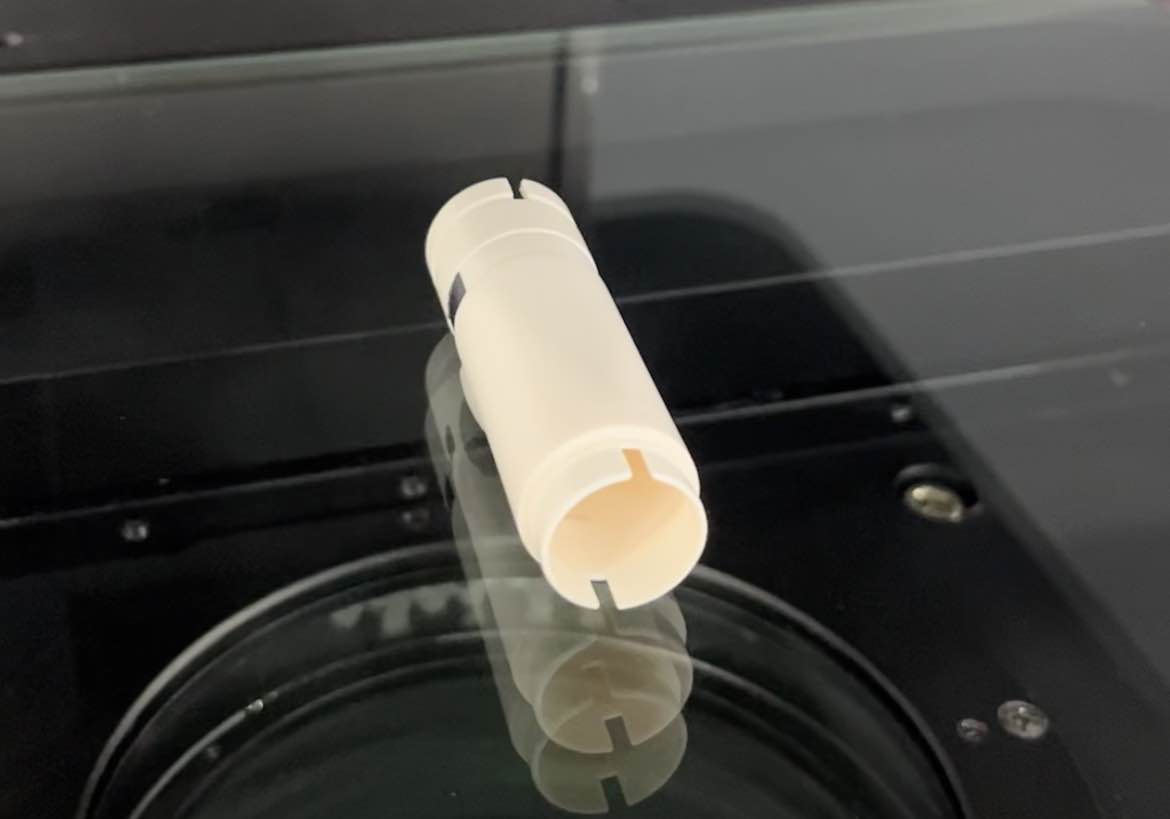

  • CCD 投影测径仪:随着平行光管与 CCD 技术的发展,许多企业开始采用 CCD 成像法测量直径。其光源通常采用波长较长的红外光,抗干扰能力较强。工作时,物体的影像通过光学系统投射到 CCD 传感器上,通过计算影像的尺寸来确定物体的直径。由于减少了机械部件,设备稳定性较高,但受像素制约,在精度拓展方面存在一定局限,不太适合大直径物体的高精度测量,同时测量过细的物体也会遇到类似激光扫描测径仪的问题。



  • 激光衍射测径仪:该测径仪利用衍射原理测量细线的直径,只适用于测量小直径的细丝,而且细丝越细,衍射现象越明显,测量效果越好。目前,国内有企业从德国引进相关技术,可测量 5um 到 300um 的细丝,据说最细能测到 500um 。虽然其精度受标准样件和测试环境影响,目前精度在 0.2um 左右,但重复性精度相当高,在有标准样件和良好测试环境的情况下,精度还有很大提升空间,是细丝测径仪的一个发展方向。





测径仪的特点与优势



  • 非接触式测量:多数测径仪采用激光等光学原理进行测量,无需与被测物体直接接触,避免了对被测物体表面造成损伤,特别适用于对表面质量要求高的物体测量,如精密电子元件、光学镜片等。

  • 高精度测量:测径仪具备微米级甚至更高的测量精度,能够满足各种高精度测量需求,确保产品质量符合严格标准,在航空航天、汽车制造等对零部件精度要求极高的行业中应用广泛。

  • 高速数据处理与测量:拥有高速数据处理技术,采样速度快,能够快速获取测量数据,适用于生产线的实时监测,及时发现生产过程中的尺寸偏差问题,提高生产效率和产品质量稳定性。

  • 多功能与自动化:除了基本的直径测量功能外,还具备多种扩展功能,如测量最大直径、最小直径、平均直径、椭圆度等参数 。部分测径仪还可配备 PID 反馈控制系统,实现自动反馈控制;带有通讯接口,能与 PC 机或 PLC 进行通讯,便于数据传输和远程监控,大大提高了生产的自动化程度。





测径仪的广泛应用

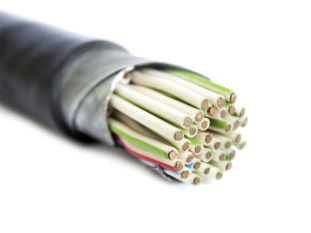

  • 电线电缆与漆包线行业:在电线电缆和漆包线的生产过程中,测径仪用于实时监测产品的外径尺寸,确保产品符合规格要求。通过精确控制直径,保证产品的电气性能和物理性能稳定,提高产品质量,减少因尺寸偏差导致的废品率。

  • 金属加工行业:测量金属棒材、管材等的外径和壁厚,帮助企业严格把控产品质量,确保生产出的金属材料符合标准,满足建筑、机械制造、汽车工业等下游行业的需求。

  • 塑料制造行业:对塑料管材、异型材以及电线电缆用塑料绝缘层等进行直径测量,监控生产过程中的尺寸变化,及时调整生产工艺,保证塑料制品的质量和性能 。

  • 医疗器械制造:在医疗器械制造中,精确控制器械的直径对于确保其安全性和有效性至关重要。测径仪可用于测量注射器、导尿管、血管支架等医疗器械的直径和内径等参数,保障医疗器械的制造精度,提高产品质量和安全性。

  • 石油行业:在石油管道检测与维护中,测径仪可以准确测量管道内外直径的变化,监测管道是否因腐蚀或其他原因导致壁厚减少,及时发现管道中的异常扩大或缩小区域,以便采取修复或更换措施,确保石油输送安全 。在炼油厂等加工环节,还可对成品油或其他化工产品的包装容器进行尺寸检查。

  • 科研实验领域:在材料科学、机械工程等科研领域,精确的直径测量对于实验结果的准确性起到关键作用。测径仪能够为科研人员提供快速、准确的测量数据,支持新材料研发、零部件性能测试等实验研究工作。
