1. 高度自动化，降低人力依赖

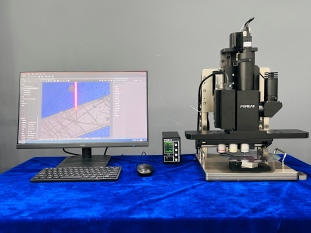

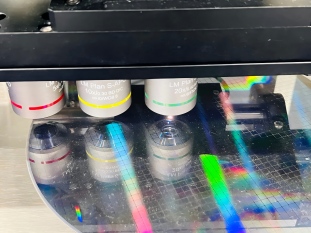

01. 智能对焦控制：通过激光测距与闭环反馈机制，系统可实时动态调整物镜与晶圆表面的距离，无需人工干预即可实现稳定聚焦。
02. 典型对比：传统显微镜需操作员反复调节Z轴旋钮，耗时且易因疲劳导致偏差；而激光系统全程自主完成，尤其适用于批量检测场景。
03. 延伸价值：支持与MES/ERP系统集成，实现全产线无人化检测，大幅降低人力成本。
2. 超高速检测，突破产能瓶颈
01. 毫秒级响应速度：激光触发式对焦可在数毫秒内锁定目标平面，配合高速载物台移动，单片晶圆检测时间可缩短至传统设备的1/3~1/5。
02. 连续作业能力：无机械停顿的自动化流程，适合晶圆的高节拍生产需求。
03. 时效收益：以一片12英寸晶圆为例，常规检测需5分钟，本系统可压缩至90秒内完成，直接提升设备综合效率。
3. 亚微米级对焦精度，保障检出可靠性
01. 纳米级重复定位精度：采用氦氖激光干涉仪校准的压电陶瓷电机（PZT），垂直方向定位精度可达±5nm，远超手动调节的微米级误差。

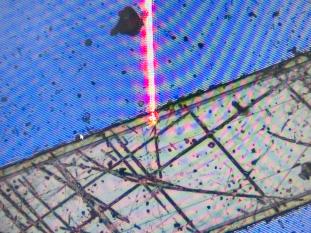

02. 关键技术支撑：共聚焦原理+AI图像识别算法，可精准区分真实形貌与离焦伪影，避免过杀/漏检。
03. 量化成果：对≤14nm先进制程的光刻胶残留、微粒污染等微小特征，检出率较传统明场照明提升30%以上。
4. 全流程质量控制强化
01. 消除主观判断差异：标准化的光学参数（波长/数值孔径/光照强度）杜绝操作员经验导致的判定偏差。
02. 大数据追溯体系：每帧图像均附带焦距补偿值、坐标位置等元数据，便于缺陷溯源与工艺回溯。
03. 防呆机制升级：遇异常倾斜晶圆时，系统自动暂停并报警，防止撞片事故，保护昂贵样品。
5. 多维度应用拓展性
01. 跨工艺适配：从抛光后平整表面的膜厚测量，到蚀刻后深宽比陡峭的沟槽检测，均可通过算法自适应调节景深范围。
02. 特殊材料兼容：针对半导体、透明基板等反光特性差异大的样品，可选配多波段光源模块。
03. 智慧迭代潜力：积累的检测数据库可用于训练深度学习模型，持续优化阈值分割与分类准确率。
