在精密制造领域，零件的尺寸精度与几何形状一致性直接影响产品的性能与可靠性。从航空航天部件的微米级公差控制，到汽车零部件的毫米级装配匹配，再到电子元器件的纳米级表面质量检测，高精度测量已成为保障产品品质的核心环节。

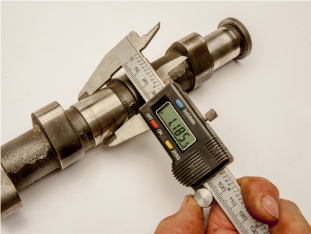

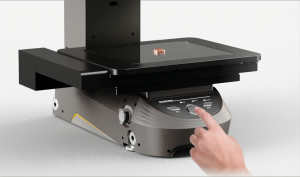

传统测量工具（如卡尺、千分尺、投影仪）虽能满足基础需求，但在面对复杂几何形状、微小尺寸或非接触式检测场景时，往往存在效率低、精度不足、操作复杂等问题。而高精度图像测量仪凭借其非接触式测量、高分辨率成像、智能化软件分析等优势，正成为精密零件检测的主流解决方案。

一、高精度图像测量仪的核心技术原理

高精度图像测量仪的核心在于光学成像系统与智能测量软件的深度融合，其工作原理可分为以下步骤：

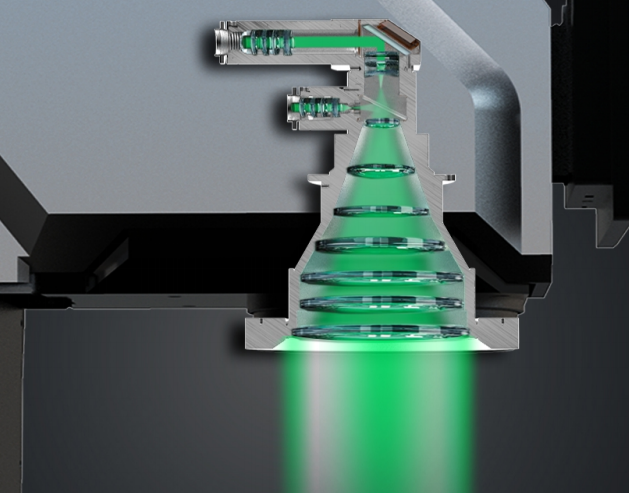

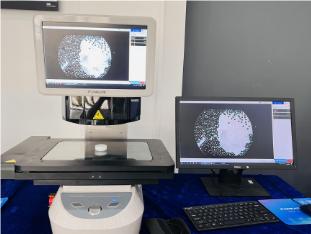

1. 高分辨光学成像系统

• 工业相机：采用高分辨率CCD或CMOS传感器，可捕捉零件表面微米级细节；
• 远心镜头：消除透视畸变，确保图像边缘清晰，适合测量平面零件；
• 多光源系统：通过环形光、同轴光、背光源等组合，适应不同材质与表面特征（如反光、透明、凹凸面）；
• 放大倍率：支持0.5X-10X连续变焦，覆盖从宏观整体到微观细节的测量需求。

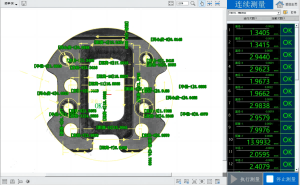

2. 智能测量软件

• 边缘检测算法：自动识别直线、圆、弧、椭圆等20余种几何元素，支持手动修正；
• 尺寸标注功能：一键测量长度、直径、角度、间距等关键参数，生成检测报告；
• CAD比对模块：导入设计图纸，实时比对实际零件与理论模型的偏差，标注超差区域；
• SPC统计分析：记录历史数据，生成趋势图与CPK值，辅助生产过程控制。

二、高精度图像测量仪的四大应用场景

1. 边缘测量：确保零件轮廓精度

• 应用场景：密封圈、O型环、垫片等零件的轮廓尺寸检测；

2. 孔径测量：控制装配间隙与通止规

• 应用场景：电路板通孔、机械零件螺纹孔、发动机气缸孔等检测；

3. 沟槽测量：评估表面加工质量

• 应用场景：轴承滚道、齿轮齿槽、模具型腔等深度与宽度检测；

4. 复杂几何形状测量：全维度把控品质

• 应用场景：涡轮叶片、异形弹簧、曲面外壳等非标零件检测；

三、高精度图像测量仪的三大优势

1. 非接触式测量：保护精密表面

• 避免接触式测量（如卡尺、三坐标针尖）对零件表面的划伤；
• 适用材质：金属、塑料、陶瓷、玻璃、橡胶等；
• 尤其适合高光洁度零件（如光学镜片、半导体晶圆）的检测。

2. 高效批量检测：提升生产节拍

• 单次成像可同时测量多个特征（如一个电路板上的50个孔径）；
• 支持编程自动测量，新零件导入时间≤30分钟；

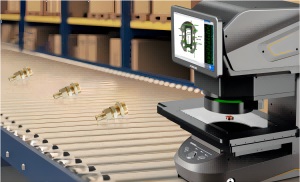

• 可与自动化产线集成，实现“检测-分拣-反馈”闭环控制。

3. 数据驱动决策：优化生产过程

• 测量数据自动存储，支持SPC统计分析；
• 通过CPK值评估生产过程稳定性，提前预警质量风险；
• 为工艺改进提供数据依据（如调整磨削参数、优化模具设计）。
