图像尺寸测量仪如何把好连接器质量门

2026/02/26

作者:adminBOSS

在消费电子行业，连接器是确保信号畅通、设备稳定的“桥梁”。其内部密密麻麻的PIN针（接触端子）的宽度、间距、共面度、位置度等尺寸，都必须控制在极窄的公差带内，任何一丝偏差都可能导致接触不良、信号中断，甚至引发产品故障。某知名连接器制造商就曾面临这样的质量管控挑战。

挑战： 面对微型板对板连接器，其上有多达40个PIN针，每个PIN针的宽度、相邻间距以及整排PIN针的共面度都有严苛要求。原先采用人工在工具显微镜下逐个比对测量，一个连接器的完整检测需要一名熟练员工花费近15分钟。不仅效率低下，员工眼睛极易疲劳，导致漏检、误判率居高不下，在产能爬坡期成为了交付瓶颈，且客诉风险持续存在。

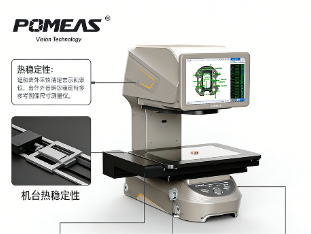

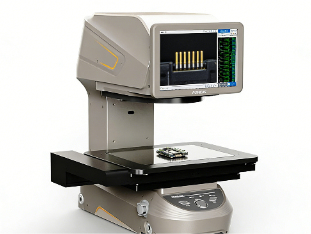

解决方案： 经过评估，他们引入了一套全自动图像尺寸测量仪系统，例如普密斯的图像尺寸测量仪。具体实施步骤如下：

编程阶段：技术员使用设备的“教导式”编程软件，对首个标准样品进行测量路径规划。软件通过高倍率镜头清晰成像，技术员只需在屏幕上框选出需要测量的第一根PIN针的左右边缘，软件便能自动学习特征，并利用“阵列复制”或“模式识别”功能，一键生成所有40根PIN针的宽度及间距测量程序。共面度测量则通过激光或高精度聚焦面扫描功能实现。
