在电子制造领域，FPGA（现场可编程门阵列）芯片的焊接质量直接决定了整个电路板的性能与可靠性。随着元器件微型化趋势加剧，焊点高度、共面性以及枕头效应等缺陷的检测变得极具挑战。3D线激光轮廓传感器凭借其非接触、高精度、高速度的特性，已成为FPGA焊点质量管控的理想方案。

3D线激光轮廓传感器的工作原理基于经典的激光三角测量法。这套系统通常由高精度激光器和敏感CMOS/CCD图像传感器组成。其工作流程主要包含以下三个步骤：

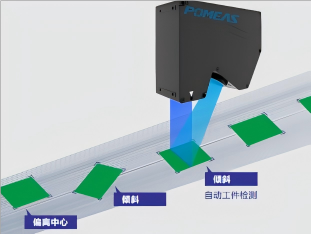

1. 激光线投射：传感器内部的激光二极管通过特殊透镜，将点光源扩束为一条稳定、均匀的静态激光线，垂直或成角度投射在FPGA芯片及PCB板表面。

2. 漫反射捕捉：激光线照射在不同高度的物体表面（如焊点顶部、芯片本体、PCB基板）会发生漫反射。反射光通过高质量光学系统，在图像传感器上成像。

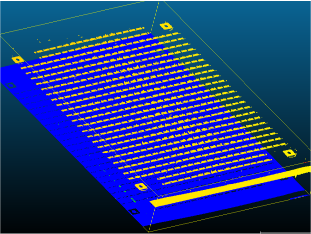

3. 高度解算：当物体表面高度发生变化时（例如从基板上升到焊球顶端），反射光在传感器芯片上的成像位置会发生偏移。内置的算法根据三角几何关系，快速计算出该点的实际高度（Z轴坐标）。同时，随着传送带的移动或传感器自身的横向扫描，获取X轴和Y轴数据，最终合成完整的三维轮廓。

1. 精准测量共面性：FPGA通常采用BGA（球栅阵列封装）或LGA（焊盘网格阵列封装）。传感器能够一次性扫描整排焊点，通过获取每个焊点的三维坐标，精确计算出焊点高度的最大值、最小值和平均值，从而判断是否存在引脚翘起或虚焊风险。

2. 识别枕头效应：当焊料熔化不充分时，焊球与焊盘看似接触实则分离，形成所谓的“枕头效应”。2D视觉难以检测此类缺陷，而3D传感器通过分析焊点的三维形态和高度突变，能够有效捕捉这种细微异常。

3. 适应反光与多材质表面：FPGA芯片封装体通常为黑色阻焊剂，焊点则为金属光泽。传统传感器在遇到镜面反射时容易出现过曝或数据丢失。高质量的3D线激光轮廓传感器通过先进的曝光算法和滤波技术，能同时处理哑光与高反光表面，确保数据完整性。

1. 动态扫描：

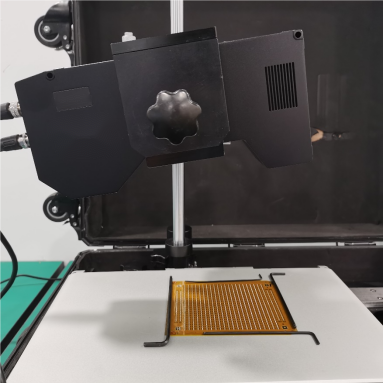

FPGA载板匀速通过传感器下方，传感器以每秒数千至上万条轮廓线的速度进行采集，确保无遗漏。

2. 数据对齐与滤波：

系统对采集到的原始点云数据进行预处理，排除噪点干扰，并通过参考平面（如PCB板面）进行校准。

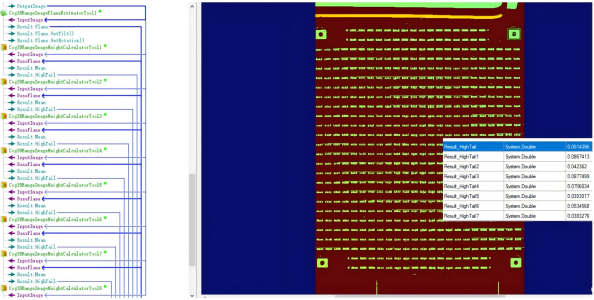

3. 特征提取与判定：
