检测要求
1. 关键尺寸：电池直径、高度、极耳间距、极耳边距等参数需符合设计规格
2. 精度要求：关键尺寸重复精度需达微米级，部分要求±1μm
3. 效率要求：在线检测需满足高速生产节拍，单次测量时间控制在毫秒级
检测难点

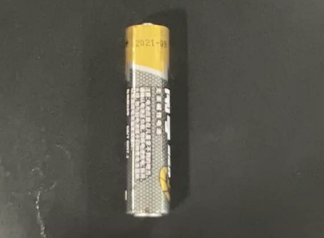

1. 曲面检测：圆柱形电池为曲面工件，360°曲表面缺陷检测区域不固定，需要特殊的定位算法
2. 表面反光：金属光泽外壳导致点云轮廓数据波动剧烈，影响检测稳定性
3. 高精高速矛盾：微米级精度与高速在线检测难以兼顾
4. 多参数同步：需在同一工位完成多个尺寸的同步测量

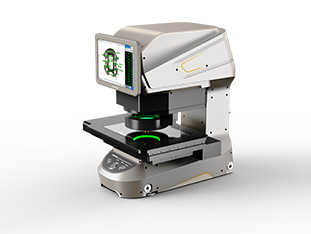

检测方案--普密斯图像尺寸测量仪
普密斯图像尺寸测量仪采用高分辨率工业相机与智能算法协同工作，核心包括双倍率双侧远心光学镜头、高分辨率工业相机、智能分析软件。将电池置于测量视野内，系统自动调节光源和焦距，通过模板几何相结合的视觉定位算法实现特征高精度定位，运用多种测量工具完成尺寸测量，并结合公差模块自动判断良品与不良品。
方案优势
1. 高精度：采用纳米级精度保障技术，尺寸检测重复精度可达±1μm，直径重复性0.011mm，高度段差重复性0.0054mm。
2. 高效率：一键闪测原理，单次测量仅35微秒，1秒内可测量五十几个尺寸，满足高速在线检测需求。
3. 曲面自适应：采用自适应区域分割与缺陷检测算法，有效解决检测区域不固定问题，算法鲁棒性强。
4. 自动缺陷过滤：当测量位置存在毛边或缺陷时，系统自动识别并排除异常点，避免表面瑕疵导致误判。
5. 智能分拣：自动识别超差品，可联动剔除装置实现良品与不良品自动分拣，降低漏检风险。
6. 柔性化部署：支持多型号圆柱电池快速切换，适配18650、14500及32mm以上大圆柱等多种规格。
7. 操作简便：一键式测量设计，放置后按一键即可完成测量，自动保存结果并生成检测报告，支持数据导出与质量追溯。
