在工业自动化与精密测量的世界中，数据的可靠性是决策的基石。然而，一个常常被忽视的误差源，正可能默默侵蚀着您测量结果的权威性——那就是镜头的光学畸变。

镜头方案难点：图像失真

想象一下，您用一把本身刻度就不均匀的尺子去测量产品。无论您多么认真，结果从起点就注定存在偏差。在机器视觉中，传统镜头的畸变就是这样一把“不准确的尺子”。

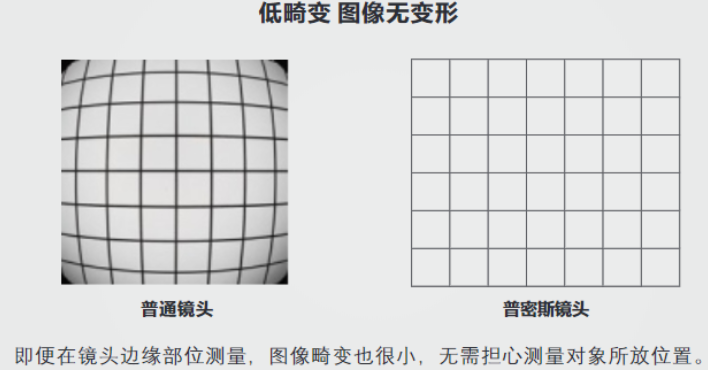

光学畸变，简单来说，就是镜头无法将物体真实、笔直的线条在图像中也还原为笔直线条的现象。它主要表现为“桶形畸变”（图像边缘向内弯曲）和“枕形畸变”（图像边缘向外膨胀）。在精密尺寸测量，尤其是对位于视场边缘的特征进行测量时，这种畸变会引入难以通过软件简单校正的系统误差。例如，测量一个精密零件的两孔中心距，如果这两个孔靠近图像边缘，镜头畸变可能会使测量值偏离真实值数微米甚至更多，这对于公差在微米级的高端制造而言，是不可接受的。这种误差是固有的、非线性的，它会直接降低测量的准确性和跨视场的一致性。

解决方案：双远心镜头如何实现“接近零失真”的成像奇迹

双远心镜头之所以被誉为精密测量的“标准尺”，其“接近零失真”的特性是关键。这里的“零失真”并非绝对数学意义上的零，而是通过极其精密的光学设计，将畸变控制在一个极低的水平（通常可达0.1%甚至更低），使得其对测量结果的影响远小于系统其他误差，从而在工程上可以忽略不计。

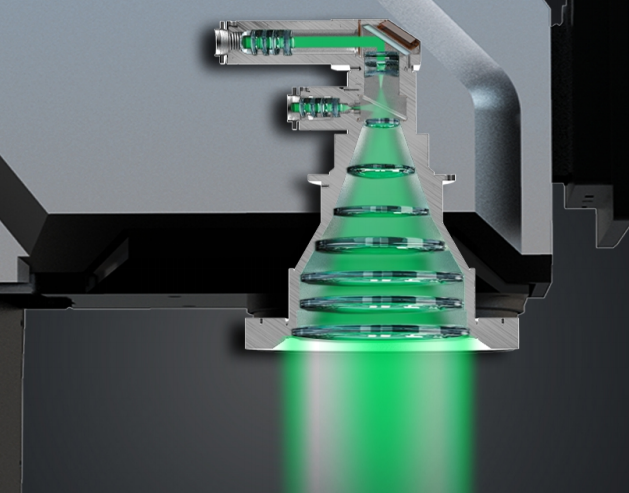

这一成就源于其双重远心结构和高品质光学元件的协同作用：

• 对称与校正设计：双远心镜头采用高度对称的镜片组结构和特殊的光学校正技术，对光线从进入到成像的整个路径进行精确控制，最大限度地抵消了导致畸变的像差。

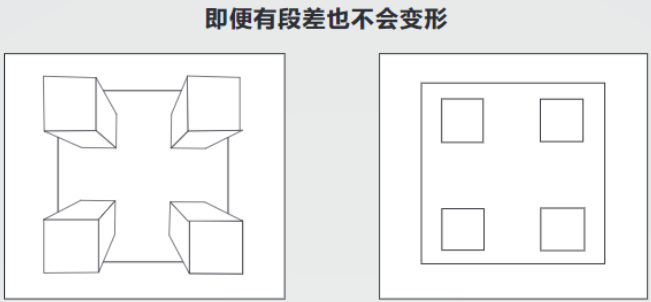

• 平行光路优势：其物方远心特性（光线平行进入镜头）本身减少了因视角变化带来的透视误差，这也有助于维持整个像面的几何一致性。

• 全场一致性：最终结果是，从图像中心到最边缘的四个角落，其放大倍率的变化微乎其微。这意味着，无论特征位于视野何处，图像中一个像素所代表的实际物理尺寸是几乎恒定的。这为真正的“所见即所测”提供了物理基础，使得全视野范围内的测量都拥有统一的、可信的尺度标准。

应用场景：对失真“零容忍”的尖端领域

• 二维精密计量与校准：用于校准标准量块、光学编码器、高精度模具和治具。其测量数据本身可作为次级标准，为整个质量控制体系定标。

• 半导体与微型电子元件：测量芯片焊球的直径、间距，连接器引脚的宽度与共面度。任何微小的失真都可能导致对连接可靠性的误判，引发潜在的质量风险。

• 科研图像分析与高清数字绘图：在对获取的图像进行高精度特征提取、形貌分析或制作数字模板时，必须确保图像几何形状的真实性，双远心镜头提供了这种几何保真度。

如何验证与选择一款真正的低失真镜头？

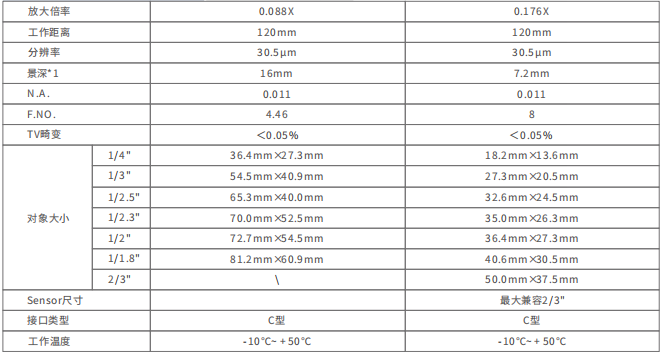

• 关键参数：仔细查阅技术规格表中的“绝对畸变”或“TV畸变”值，这是一个百分比数值，越小越好。通常，用于计量的双远心镜头畸变值需优于0.1%。

• 实测验证：最可靠的方法是用待测镜头拍摄一块经过认证的高精度标准网格板（如Checkerboard或Dot Grid），然后使用专业的标定软件分析图像，直接观察和量化线条的弯曲程度。

• 系统平衡：在追求低畸变的同时，也需与分辨率、工作距离、景深等其他关键参数取得平衡。选择最适合您测量精度要求和现场空间约束的型号。
