检测背景

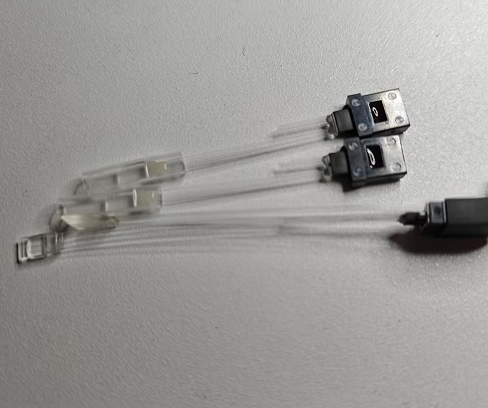

某光电企业致力于光纤通信模块的研发与生产，其核心工序之一是对透明光纤头进行高精度几何特征抓取。该工序要求在自动化设备中快速定位光纤轮廓中心、提取上下边缘中心线，并测量最右侧边与圆心的距离，以判断产品是否符合装配公差。原有的视觉系统因镜头解析力不足，导致成像模糊、特征提取失败率居高不下，严重影响了全检效率。
检测难点
- 被测物为高透光率的光纤头，普通镜头在拍摄时极易丢失边缘对比度，轮廓发虚；
- 光纤端面存在微观曲面与反射，杂散光和低分辨率使上下边缘线难以清晰界定；
- 右侧边到圆心的测量精度要求达到微米级，模糊成像无法为算法提供稳定的边缘过渡带。
检测要求
- 清晰抓取产品轮廓中心，圆心定位重复性需小于0.005mm；
- 选取光纤上下两条新边界，并通过拟合得出准确的中心线；
- 抓取产品最右侧边，计算其与轮廓圆心的欧氏距离；
- 将所得距离值与产品的设计公差带进行比对，自动判定OK/NG。
解决方案

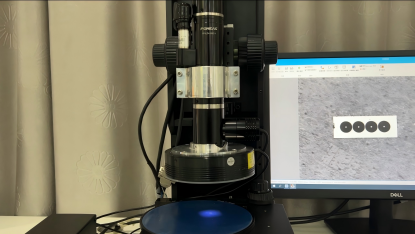

通过多轮光学测试，最终选用了普密斯68系列高分辨率变倍镜头，配合白色平面背光源与白色环形光源组合照明。
1. 平面光源从光纤下方投射，获取锐利的外轮廓；环形光源以低角度补充正面光线，消除透明体内部的暗区。
2. 变倍镜头调节至的合适倍率段，以平衡视野和细节分辨力。
3. 相机采集后，视觉算法在对比度极高的图像上轻松锁定边缘点，并稳定抓取中心、中心线及右侧边距。
方案优势
1.普密斯68系列镜头具有出色的解析度和色差校正能力，透明体边缘反差强烈；
2.变倍设计可兼容不同规格光纤头，只需调节倍率即可快速换型；
3.多光源方案解决了透明材质检测中对比度不足的共性难题，轮廓与内部特征同时清晰呈现；
4.镜头齐焦性能优异，变倍后无需重复调焦，大幅提升在线检测节拍。

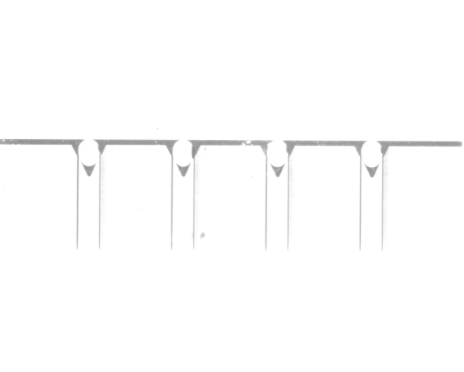

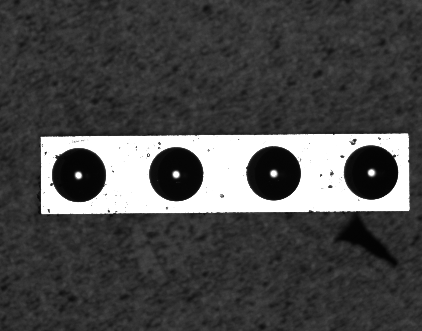

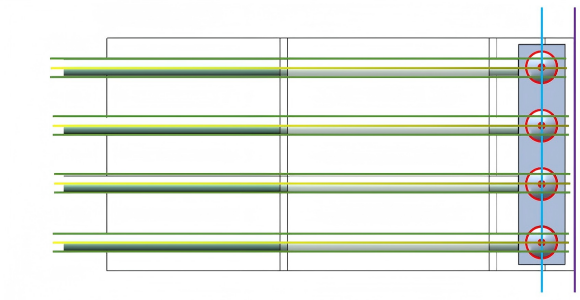

检测效果图
