从“点”到“线”再到“面”，线激光轮廓传感器开启三维检测新维度

2026/05/26

作者:adminBOSS

在工业在线检测领域，二维视觉系统能够有效识别划痕、脏污、缺件等表面缺陷，但对于高度差、平面度、段差、翘曲等三维尺寸信息却无能为力。传统接触式测量探头（如千分表、三坐标测针）虽然精度高，但测量速度慢，且不适用于柔软、高温或易划伤表面的工件。面对电池极片涂布厚度检测、PCB焊膏高度测量、胶路轮廓扫描等高精度需求场景，行业迫切需要一种 “看得见高度”且“速度快” 的非接触测量技术。

线激光轮廓传感器，正是为解决这一难题而生。它将激光三角测量原理与高速图像采集相结合，通过单次扫描即可获取物体表面的完整三维轮廓信息，成为在线3D检测的核心传感单元。

一、原理速览：三角测量实现精准轮廓重建

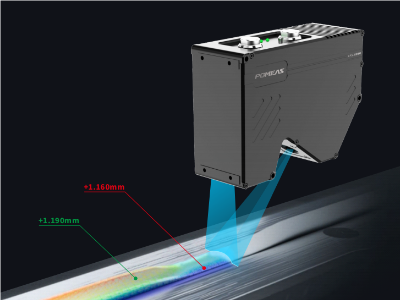

线激光轮廓传感器内部集成半导体激光器和高速CMOS成像芯片。工作时，激光器投射一条细直线到被测物体表面，CMOS芯片从另一个角度捕捉这条激光线的形变图像。根据激光线的弯曲程度和位置偏移，利用三角几何关系实时计算出物体表面在该截面上的高度分布，单帧即生成一组高精度的三维点云数据。通过配合运动平台（传送带、XY平台）或机械臂移动，连续扫描多个截面，便可拼接出完整的三维形貌。

二、微米级精度与高速扫描，匹配在线节拍

针对精密制造领域的检测需求，线激光轮廓传感器可达到 X轴与Z轴微米级重复精度。例如在锂电极片涂布边缘检测中，能够清晰分辨涂层厚度的细微变化，为闭环涂布控制提供数据支撑。同时，其扫描速度可达数千赫兹（Hz）以上——意味着每秒可采集数千条轮廓线。配合高速传送带，能在几百毫米/秒的运动速度下，实现物料的全覆盖在线检测，不降低产线节拍。

三、适应多材质与复杂表面，拒绝漏检

线激光采用蓝光或红光激光源，并针对不同材质的反光特性进行优化。对于镜面金属、高亮塑料、黑色橡胶等传统激光传感器容易“丢线”的材质，新一代传感器内置HDR（高动态范围） 或多曝光算法，能够根据表面反光强度自动调整成像参数，稳定提取激光线中心。这意味着无论是车漆表面的橘皮测量，还是手机中框的铆钉高度检测，都能获得稳定可靠的轮廓数据。

四、无需复杂编程，轻松集成至现有系统

线激光轮廓传感器通常提供通用的SDK开发包和简单易用的配置软件。用户只需设置扫描区域、曝光时间和触发方式，即可直接输出轮廓数据和点云信息。通讯接口支持GigE、Ethernet/IP、Modbus TCP等常见工业协议，可无缝对接PLC、机器人和图像处理系统，大幅降低系统集成的技术门槛。

应用场景：
