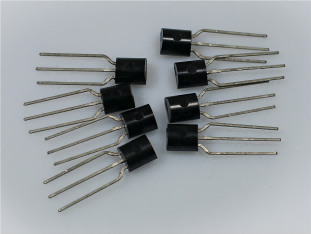

在电子制造业中，IC（集成电路）的质量直接关系到电子产品的性能和可靠性。IC管脚的宽度、间距和数量是评估IC质量的关键指标。传统的检测方法往往依赖于人工检测，效率低且容易出错。随着自动化技术的发展，采用远心镜头进行IC管脚检测已成为提高检测效率和准确性的有效手段。
检测要求：
- 精确测量：准确测量IC管脚的宽度和间距。
- 数量识别：准确识别IC管脚的数量。
- 高重复性：检测结果需具有高重复性，确保一致性。
- 适应性：能够适应不同型号和尺寸的IC检测需求。
检测方案：

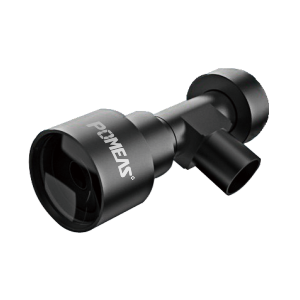

普密斯高分辨远心镜头：
- 远心特性：远心镜头能够提供无畸变的图像，确保测量的准确性。
- 高分辨率：高分辨率确保即使在高倍放大下也能清晰捕捉IC管脚的细节。
- 景深：较大的景深允许在不同工作距离下保持图像的清晰度。
高清工业相机
- 图像质量：高清工业相机提供高质量的图像，为后续的图像处理和分析提供良好的基础。
- 速度与稳定性：快速的图像采集速度和高稳定性保证了生产线的连续运行。
平面光源
- 均匀照明：平面光源提供均匀的照明，避免因光照不均造成的图像失真。
- 高亮度：足够的亮度确保即使在低光环境下也能清晰成像。
实施步骤：
① 系统搭建：安装普密斯高分辨远心镜头、高清工业相机和平面光源，确保设备与检测工位的精确对接。
② 光源调整：根据IC管脚的材质和反射特性，调整平面光源的亮度和角度，实现最佳照明效果。
③ 图像采集：启动工业相机，采集IC管脚的高清图像，确保所有细节的清晰捕捉。
④ 图像处理：运用图像处理技术，对采集到的图像进行分析，测量IC管脚的宽度和间距，识别管脚数量。
⑤ 数据分析：通过算法分析，自动计算IC管脚的尺寸和数量，确保测量结果的准确性。
⑥ 质量判断：根据测量结果，自动判断IC是否符合质量标准。
⑦ 反馈控制：将检测结果反馈至生产线控制系统，对不合格的IC进行剔除或标记。
