光谱测厚（通常使用光谱共聚焦传感器）和白光干涉测厚（通常使用白光干涉测厚传感器）是两种不同的测厚方案，以下是根据两者的原理，适用范围和精度等方面分析。
原理：

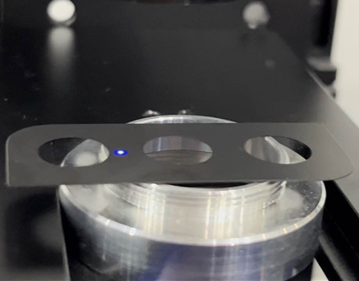

光谱对射测厚光谱共聚焦传感器使用一个光源（通常是白光光源）通过耦合器和一个色散物镜打出光，色散物镜将不同颜色的光分类并聚焦到不同的固定位置，当物体位于某个光的聚焦位置时，该光的光子强度最大，通过光路返回的光会进入光谱仪进行判断，检测回散光的频率改变来测量材料厚度。

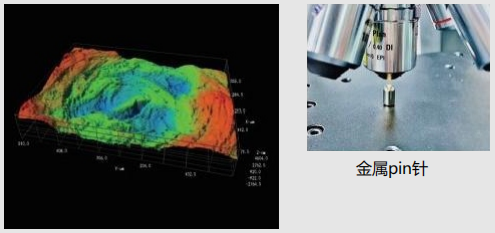

白光干涉测厚：白光干涉测厚传感器基于光学干涉原理工作；白光源发出的光被分成两部分，一部分作为参考光直接反射到干涉仪，另一部分作为测量光打在要测量的物体表面上。在透明涂层的每一个界面（如空气-涂层、涂层-基底），测量光都会有一部分被反射回来，这些反射回来的光之间会产生干涉，分析干涉图案的变化，可以精确计算出物体的厚度。
适用范围和精度：
光谱测厚：适用于较厚的涂层，测量范围广阔（如50um-10mm），准确度高（可达0.5um）。对于超薄涂层（如某些高端电子产品上使用的薄涂层），光谱共聚焦传感器的精度可能无法满足要求。
白光干涉测厚：适用于超薄涂层的测量，测量范围通常在1-100um之间，甚至可以测量100-1000nm纳米厚度的涂层。测量精度非常高，可以达到1nm纳米级别。
两者优势：
非接触式测量：两种方案都避免了物理接触可能带来的样品损伤或污染。
快速测量：与传统方法相比，光谱测厚和白光干涉测厚都能在较短时间内完成测量。
光谱测厚和白光干涉测厚各有其特点和适用范围。光谱测厚适用于较厚的涂层，测量范围广且准确度高；而白光干涉测厚则更适用于超薄涂层的测量，具有极高的测量精度。在选择测厚方案时，需要根据具体的测量需求和涂层厚度来选择合适的设备。
