普密斯激光自动对焦显微系统以其高精度、非接触、快速响应、高清晰成像及自动化操作等特点,广泛应用于材料科学、半导体、3C电子等多个行业的测量与检测领域。





高精度对焦

普密斯激光自动对焦显微系统采用先进的激光对焦技术,能够实现微米级别的检测精度。这种高精度的对焦能力使得系统能够迅速而准确地捕捉到被测物体的细微结构和特征,确保测量结果的准确性和可靠性。





非接触式检测

普密斯激光自动对焦显微系统采用非接触式检测方式,避免了传统检测方法中可能引入的污染和损伤。这种非接触式的检测方式不仅保护了被测物体的完整性,还提高了测量的准确性和稳定性。





快速响应与检测

激光自动对焦显微系统具有快速的响应速度和检测能力。它能够在短时间内完成大量样本的检测任务,大大提高了检测效率。这对于需要快速获取测量结果的场合尤为重要。





高清晰成像



系统能够产生高清晰度的图像,使得检测人员能够清晰地观察到被测物体的细微结构和缺陷。这种高清晰度的成像能力有助于准确判断被测物体的质量,提高检测的精度和可靠性。





自动化操作与数据分析

激光自动对焦显微系统支持自动化操作,可以预设检测路径和参数,实现自动化检测和数据分析。这降低了操作难度,减少了人为误差,提高了检测的一致性和可靠性。同时,自动化操作还提高了检测效率,使得系统能够更快速地完成测量任务。





结构紧凑与集成性强

普密斯激光自动对焦显微系统具有结构紧凑的特点,便于携带和安装。此外,它还具有强大的集成性,可以与其他设备或系统无缝集成,形成完整的检测解决方案。这使得激光自动对焦显微系统能够适应不同场合和需求的测量任务。





广泛的应用领域

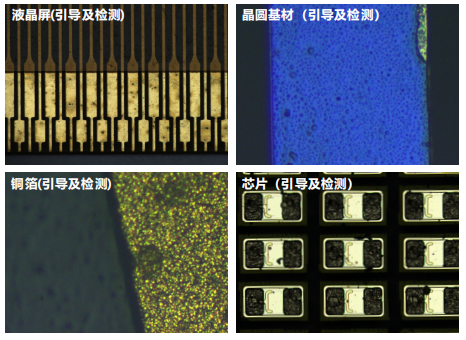

激光自动对焦显微系统广泛应用于多个行业,如材料科学、半导体检测、3C电子行业等。在材料科学领域,它可用于分析材料的微观形貌、成分和结构等信息;在半导体检测领域,它可实现微米级别的检测精度,准确识别半导体零件内部的微小缺陷和结构变化;在3C电子行业,它可用于检测手机、平板电脑等电子产品的部件尺寸、形状和表面质量等。
