在工业制造和精密检测领域，工具显微镜是一款不可或缺的精密仪器。它凭借独特的工作机制、精准的参数设定以及广泛的应用场景，为产品质量把控和科学研究提供了有力支持。
工具显微镜工作原理
工具显微镜主要基于光学投影和坐标测量原理工作。其光学系统与普通显微镜类似，通过物镜将被测物体成像，再经目镜放大供人眼观察。但它的独特之处在于，配备了高精度的坐标测量装置。当光线照射到被测物体上，物体的轮廓或细节被清晰成像在投影屏上。此时，借助可精确移动的工作台以及与之相连的坐标测量系统，能对物体的位置、尺寸等进行精准测量。例如，在测量一个精密齿轮的齿距时，将齿轮放置在工作台上，通过调节显微镜使齿的轮廓清晰显示在投影屏，然后利用坐标系统测量相邻齿的位置变化，从而得出精确的齿距数值。

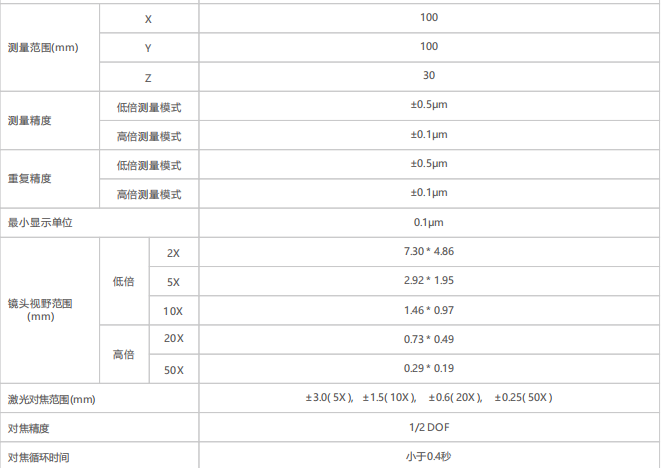

工具显微镜参数
1. 测量精度：这是工具显微镜最为关键的参数之一，通常以微米（μm）为单位衡量。常见的工具显微镜测量精度可达 ±1μm 甚至更高。高精度的测量能力使其能够满足对尺寸精度要求极高的工业生产，如航空航天零部件的制造与检测。
2. 放大倍数：工具显微镜的放大倍数范围一般在 10X - 200X 之间。不同的放大倍数适用于不同尺寸的物体以及不同精度要求的测量任务。低倍数适用于观察较大尺寸物体的整体轮廓，高倍数则用于查看微小细节和进行高精度测量。
3. 工作台行程：工作台行程决定了工具显微镜能够测量的物体尺寸范围。例如，X、Y 轴工作台行程为 200mm×100mm，表示在 X 方向上可测量最大长度为 200mm 的物体，Y 方向为 100mm。较大的工作台行程适用于测量较大的工件尺寸。
工具显微镜应用
1、机械制造行业：在机械零件的加工过程中，工具显微镜用于检测零件的尺寸精度、形状误差等。比如测量轴类零件的直径、圆柱度，螺纹的螺距、牙型角等，确保零件符合设计要求，保障机械设备的性能和可靠性。

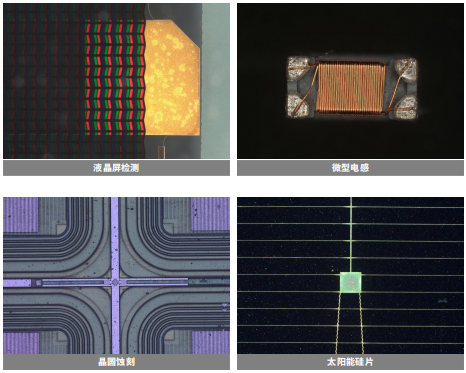

2、电子工业：对于微小的电子元件，如芯片引脚的间距、电容电阻的尺寸测量等，工具显微镜发挥着重要作用。其高精度测量能力有助于保证电子产品的质量和稳定性，提高生产效率。
3、模具制造：模具的精度直接影响到产品的质量。工具显微镜可用于测量模具型腔的尺寸、表面粗糙度等，帮助模具制造商及时调整加工工艺，确保模具的高精度制造。
4、科研领域：在材料科学研究中，工具显微镜可用于观察材料的微观结构，测量晶体的尺寸、形状等参数，为材料性能研究提供数据支持。
