在制造业中，螺纹作为一种常见的机械连接方式，其质量检测至关重要。螺纹质量的优劣直接关系到产品的性能、安全性以及使用寿命。然而，传统的螺纹检测方法面临诸多挑战，难以满足现代高精度、高效率生产的需求。随着科技的发展，在线图像测量仪应运而生，为解决螺纹检测中的难点提供了创新的解决方案。

螺纹检测的难点剖析

1、测量精度要求高

螺纹的各项参数，如螺距、牙型角、中径等，对其配合精度起着决定性作用。以航空航天、汽车制造等高端领域为例，这些行业对螺纹精度的要求可达微米级。任何细微的偏差都可能导致螺纹连接松动、泄漏甚至引发严重的安全事故。传统的检测工具，如螺纹塞规、千分尺等，受人为操作因素影响较大，难以保证在微米级精度下的测量准确性和重复性。

2、检测效率低

在大规模生产过程中，螺纹零件数量众多。若采用人工逐一检测，不仅耗费大量的时间和人力成本，而且检测速度远跟不上生产节奏。例如，在电子设备制造中，一颗小型螺丝可能就有几十条螺纹，人工检测效率极低。即使使用一些半自动检测设备，在检测过程中频繁的人工装夹、调整也会严重影响整体检测效率。

3、复杂螺纹检测困难

随着工业设计的不断创新，螺纹的类型日益多样化，出现了诸如多头螺纹、变螺距螺纹、异形螺纹等复杂结构。这些复杂螺纹的参数测量难度极大，传统检测手段往往无法准确获取其完整的参数信息。例如，多头螺纹由于其多个螺旋线的存在，常规测量方法很难同时兼顾各个头的参数测量，导致检测结果不准确。

在线图像测量仪的工作原理及优势

A：工作原理

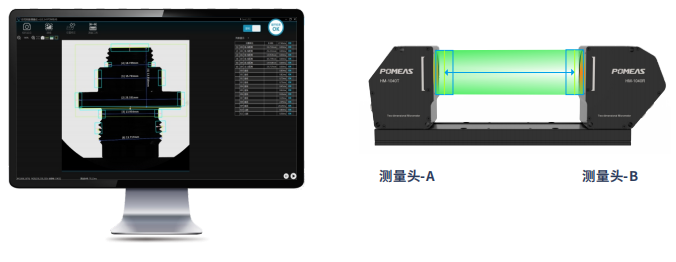

在线图像测量仪基于机器视觉技术，通过高分辨率相机采集螺纹零件的图像，然后利用先进的图像处理算法对图像进行分析和处理。系统首先对采集到的图像进行灰度化、滤波等预处理，以增强图像的清晰度和对比度。接着，通过边缘检测算法提取螺纹的轮廓信息，再根据螺纹的几何特征和测量算法计算出各项参数，如螺距、牙型角、中径等。整个测量过程快速、准确，无需接触螺纹零件，避免了对零件表面的损伤。

B：优势

1、高精度测量：在线图像测量仪采用高分辨率相机和先进的图像处理算法，能够实现亚微米级的测量精度。相比传统检测工具，其测量重复性和准确性大大提高，能够满足高端制造业对螺纹精度的严苛要求。例如，在精密模具制造中，对螺纹中径的测量精度可达 ±0.001mm，有效保证了模具的装配精度和使用寿命。

2、高效检测：该测量仪能够实现自动化在线检测，检测速度极快。在生产线上，可对螺纹零件进行实时、连续的检测，无需人工干预，大大提高了检测效率。以汽车零部件生产为例，每分钟可检测数十个螺纹零件，极大地缩短了生产周期，提高了企业的生产效率和市场竞争力。

3、适应复杂螺纹检测：对于复杂结构的螺纹，在线图像测量仪凭借其强大的图像处理能力和灵活的测量算法，能够准确识别和测量各种复杂螺纹的参数。通过对螺纹轮廓的精确分析，可同时获取多头螺纹各个头的参数，以及变螺距螺纹、异形螺纹的特殊参数，为复杂螺纹的质量检测提供了可靠的解决方案。

在线图像测量仪解决螺纹检测难点的具体应用

（一）高精度测量实现

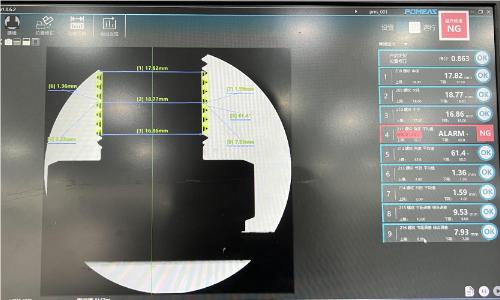

在实际应用中，在线图像测量仪通过对螺纹图像的精确分析，能够准确测量螺距、牙型角、中径等关键参数。以螺距测量为例，系统利用图像处理算法对螺纹的相邻牙型进行识别和定位，通过计算相邻牙型对应点之间的距离，再经过精确的算法换算，得出螺距的精确值。对于牙型角测量，测量仪通过提取螺纹牙型的轮廓线，利用几何算法计算出牙型角的大小。在中径测量方面，采用基于图像的非接触测量方法，避免了传统接触式测量因测力等因素造成的测量误差，能够精确测量螺纹中径，确保螺纹配合精度。
提高检测效率

在线图像测量仪可无缝集成到自动化生产线中，实现螺纹零件的在线检测。当螺纹零件通过输送带传送至测量区域时，测量仪自动触发相机采集图像并进行测量分析。整个检测过程仅需数秒，检测结果实时反馈给生产线控制系统。若检测到不合格产品，系统可立即发出警报并进行标记，同时对生产参数进行调整，实现生产过程的实时监控和质量控制，大大提高了生产效率和产品质量稳定性。

（二）复杂螺纹检测方案

对于多头螺纹，在线图像测量仪利用其多视角图像采集和分析技术，能够同时获取各个头的螺纹图像，并分别进行参数测量和分析。通过独特的算法对多个头的参数进行综合评估，确保多头螺纹的整体质量。对于变螺距螺纹和异形螺纹，测量仪根据其特殊的几何形状，采用定制化的测量算法和图像处理流程。通过对螺纹轮廓的逐点分析和拟合，准确获取变螺距螺纹的螺距变化规律以及异形螺纹的特殊参数，为复杂螺纹的设计、制造和质量检测提供全面的数据支持。

在线图像测量仪凭借其高精度、高效率以及对复杂螺纹的强大检测能力，成为解决螺纹检测难点的有力工具。在制造业不断追求高精度、高效率生产的今天，在线图像测量仪的应用将为螺纹检测带来革命性的变化，助力企业提升产品质量、降低生产成本，推动制造业向智能化、高端化发展。普密斯作为专业的测量仪器供应商，致力于为客户提供先进、可靠的在线图像测量仪解决方案，满足不同行业对螺纹检测的严苛需求。
