白光干涉仪凭借纳米级分辨率、非接触式测量、全域三维成像三大核心优势，成为新材料、涂层与薄膜表面特性研究的关键工具。不同于传统接触式探针或光学显微镜，其基于低相干干涉原理，可在不损伤样品的前提下，精准捕获表面微观形貌、几何参数与力学相关特性，为材料科学、摩擦学、涂层技术等领域的基础研究与应用开发提供量化数据支撑，解决 “看不见、测不准、难重复” 的科研痛点。

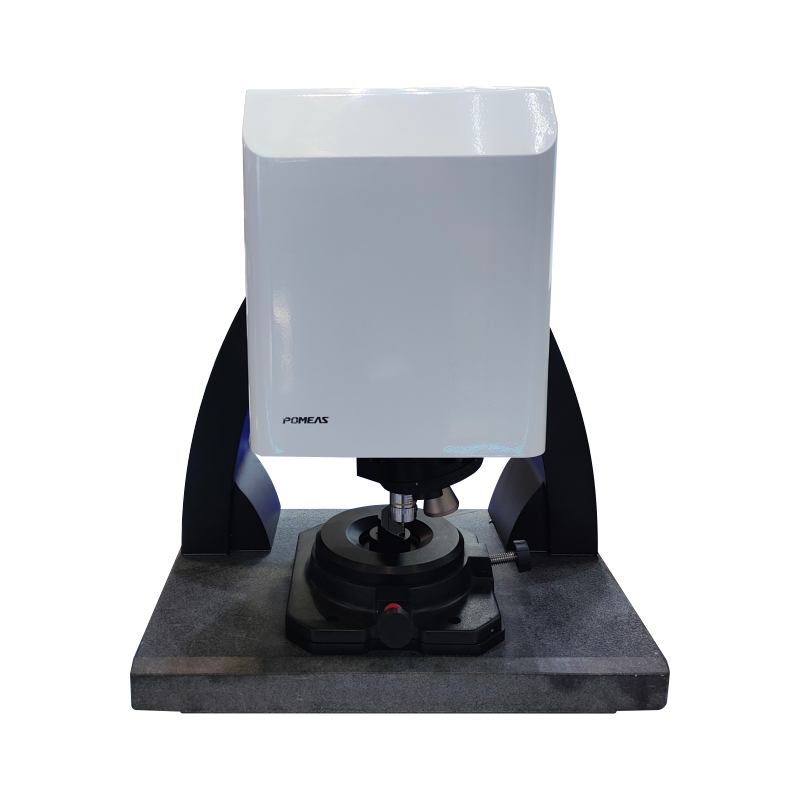

普密斯白光干涉轮廓仪凭借更优的技术适配性与科研级稳定性，成为众多高校、科研院所与企业研发部门的优选设备 —— 其搭载的新一代低相干干涉模块与智能算法，可实现更高精度的参数量化与更高效的全域扫描，完美匹配新材料研发中的严苛测量需求。​

核心应用场景：聚焦三大科研方向的量化分析​

（一）材料科学：表面微观结构与性能的关联研究​

新材料的表面特性（如粗糙度、孔隙率、微观凸起 / 凹陷）直接决定其力学性能、浸润性、生物相容性等核心功能。白光干涉仪通过以下方式助力研究：​

• 三维形貌精准重构：对高分子材料、陶瓷基复合材料、金属合金等新材料，可量化表征表面 Ra（算术平均粗糙度）、Rz（最大高度）、Sa（面粗糙度）等参数，建立 “微观形貌 - 宏观性能” 的关联模型。普密斯白光干涉轮廓仪支持 5nm 级垂直分辨率与 1000×1000 像素全域扫描，搭配自研的 3D 形貌重构软件，可快速生成高保真表面模型，且能直接导出可用于论文发表的标准化数据报告，例如在生物医用材料研究中，可实时监测不同制备工艺下的表面结构变化，为细胞黏附效率优化提供精准数据支撑。​

• 孔隙与缺陷定量分析：对多孔材料、纳米复合材料，可精准测量孔隙尺寸、分布密度、缺陷深度，为材料的透气性、力学强度优化提供数据支持。普密斯的全域扫描技术可覆盖最大 100mm×100mm 的样品区域，结合智能缺陷识别算法，自动统计孔隙与缺陷的数量及分布规律，避免了传统局部测量的偶然性，确保研究数据的统计显著性。​

（二）摩擦学：表面磨损行为的动态追踪与机制解析​

摩擦学研究中，磨损量、磨损形态、摩擦界面演化是核心观测指标，白光干涉仪的非接触特性使其成为动态磨损研究的理想工具：​

• 磨损量精准量化：通过对比摩擦前后样品的三维表面形貌，计算磨损体积、磨损深度等关键参数，避免了传统重量法因样品吸附、氧化导致的误差，尤其适用于微纳尺度磨损研究（如 MEMS 器件、精密涂层）。普密斯白光干涉轮廓仪具备 “磨损前后一键对比” 功能，可自动计算磨损体积差、最大磨损深度等核心参数，测量重复性误差≤0.1%，为高温合金、耐磨涂层等材料的摩擦学性能评估提供可靠数据。​

• 磨损机制可视化分析：清晰呈现磨粒磨损、粘着磨损、疲劳磨损等不同机制对应的表面形貌特征（如划痕、剥落坑、裂纹扩展轨迹），助力科研人员揭示材料的磨损机理。普密斯搭载的超高景深成像技术，可清晰捕捉磨损表面的微观细节，搭配多维度数据分析模块，能快速关联磨损形态与材料配方、工艺参数的关系，加速耐磨材料的研发迭代。​

（三）涂层技术：均匀性与附着力的严苛质控与优化​

涂层的均匀性、厚度一致性、附着力直接影响其防护性能（如防腐、耐磨）与使用寿命，白光干涉仪提供全方位量化解决方案：​

• 涂层厚度与均匀性测量：采用反射式干涉原理，精准测量单层或多层涂层的厚度（测量范围从纳米到微米级），并通过全域扫描生成厚度分布热力图。普密斯白光干涉轮廓仪支持单层 / 多层涂层厚度自动区分测量，针对金属涂层、陶瓷涂层、聚合物涂层等不同类型，内置专属测量模型，厚度测量精度可达 ±1nm，且能生成直观的厚度分布热力图与统计报告，及时发现漏涂、局部过厚 / 过薄等问题，为喷涂、溅射、沉积等工艺参数优化提供精准依据。​

• 涂层附着力与失效分析：通过划痕试验、剥离试验后的表面形貌观测，量化涂层的剥离面积、脱落深度，评估涂层与基材的结合强度。普密斯的高速扫描模式可在 3 分钟内完成整面样品的形貌采集，捕捉涂层开裂、起翘等早期失效信号，其数据可直接对接材料力学分析软件，为改进涂层配方（如添加偶联剂）、优化基材预处理工艺提供量化支撑。​

• 特殊涂层的针对性分析：对透明涂层、柔性涂层等特殊类型，普密斯可通过调整干涉光路与测量模式（如透射式干涉、柔性样品专用固定台），实现非破坏性厚度与形貌表征，解决传统测量方法对特殊涂层的测量局限，例如在柔性电子器件的透明防护涂层研究中，可精准测量涂层厚度与平整度，且不损伤柔性基材。​

（四）薄膜技术：应力形变与微观缺陷的精准捕获​

薄膜材料（如半导体薄膜、光学薄膜、柔性电子薄膜）因厚度极薄（通常纳米至微米级），易受制备工艺影响产生内应力，进而导致翘曲、开裂等形变，白光干涉仪可实现：​

• 应力诱导形变量化：通过测量薄膜的翘曲度、弯曲半径，结合材料力学模型反推薄膜内应力大小与分布。普密斯白光干涉轮廓仪内置应力计算模块，可直接输入薄膜与基材的弹性模量、泊松比等参数，自动反推内应力分布，测量精度可达 ±0.1μm/m，例如在半导体芯片光刻胶薄膜研究中，可精准控制薄膜平整度，避免光刻图案失真，为沉积温度、退火工艺优化提供数据支持。​

• 微观缺陷检测：捕捉薄膜表面的针孔、划痕、颗粒污染等微纳缺陷，量化缺陷尺寸、密度与分布。普密斯的智能缺陷检测算法可自动识别直径≥50nm 的微缺陷，统计缺陷密度与尺寸分布，生成缺陷位置分布图，为薄膜制备的洁净度控制、工艺优化提供依据，尤其适用于半导体薄膜、光学增透膜等对缺陷灵敏度要求极高的领域。​

• 薄膜光学性能关联分析：将表面粗糙度、平整度数据与光学反射率、透射率等性能指标结合，建立量化关联模型。普密斯可同步输出表面粗糙度（Sa、Sq 等）、平整度（PV、RMS 等）与厚度均匀性数据，方便科研人员快速关联薄膜微观结构与光学性能，助力高性能光学薄膜的设计与制备。​

科研价值：推动材料研发的 “数据驱动” 升级​

白光干涉仪在新材料、涂层、薄膜研究中的应用，核心价值在于实现了从 “定性描述” 到 “定量分析”、从 “局部观测” 到 “全域表征”、从 “破坏性检测” 到 “非接触无损评估” 的跨越。其中，普密斯白光干涉轮廓仪通过技术创新进一步放大了这一价值：其搭载的智能化操作界面降低了科研人员的使用门槛，支持数据自动导出与多软件兼容（如 Origin、Matlab），可直接用于论文数据呈现与科研报告撰写；同时，普密斯提供定制化测量方案，可根据特殊科研需求（如高温样品、超大尺寸样品、极端环境下的动态测量）升级设备配置，例如为航天材料涂层研究提供高温环境测量模块，为柔性电子薄膜研究提供动态形变追踪功能。​

其提供的高精度、可重复、可视化数据，不仅能验证科研假设、揭示材料表面特性的内在规律，还能加速研发迭代过程 —— 例如在涂层配方优化中，可通过快速对比不同配方的均匀性与耐磨性能，缩短研发周期；在新材料性能评估中，可精准量化关键表面参数，为材料产业化应用提供可靠的科研依据。
