在半导体芯片的纳米级封装、航空发动机涡轮盘的微米级轮廓控制、曲面屏的毫米级弧度校准等精密制造场景中，传统接触式测量工具因压力变形、速度滞后等问题逐渐力不从心，而激光三角传感器又因对复杂表面、透明材质的适应性不足而受限。
光谱共焦位移传感器凭借其非接触、亚微米级精度、材料普适性三大核心优势，成为突破精密测量瓶颈的关键技术。它如同工业领域的“光学之眼”，通过光谱编码与共焦成像的融合，在微电子、光学加工、航空航天等高端制造领域实现从“看得见”到“测得准”的跨越，重新定义了精密测量的技术边界。
应用案例：

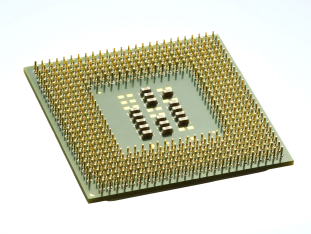

1. 微电子与半导体制造
- 晶圆厚度与翘曲度检测：在半导体封装过程中，传感器通过单侧测量获取晶圆厚度，轴向分辨率达0.006微米，可检测翘曲度误差≤5微米，确保芯片平整度。
- 摄像头模组行程测量：针对模组中玻璃镜片、金属镜筒等复杂材质，传感器采用多波长光源（如蓝、绿、红光）适配不同反射特性，避免信号丢失，保证行程数据连续性。例如，零广CL系列传感器通过3纳米重复精度和32kHz采样速率，实现摄像头调焦、变焦参数的精准控制。
2. 光学元件加工

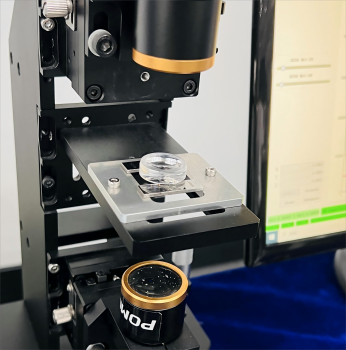

- 镜片厚度与曲率测量：传感器通过光谱共焦原理，单侧测量直径69mm、厚度1-4mm的镜片，20秒/片的检测速度满足大规模生产需求，精度达5微米。
- 表面形貌分析：集成于三维扫描系统后，传感器可提供2D和三维形貌数据，用于检测镜片表面划痕、凹陷等缺陷。
3. 精密机械加工
- 涡轮盘轮廓度检测：搭载二维纳米定位装置的传感器，实现涡轮盘复杂曲面的在线检测，轮廓度误差≤5微米。
- 深孔与盲孔测量：针对直径3mm的深孔，传感器采用同轴光路设计，光斑尺寸最小达Φ6μm，可深入孔内测量深度，重复性偏差仅0.018mm。
4. 透明材料加工
- 玻璃厚度测量：传感器通过穿透透明材料前后表面测量厚度，无需接触工件，避免传统激光传感器因角度限制导致的测量误差。例如，在挡风玻璃检测中，传感器实现纳米级精度，确保装配安全性。
- 薄膜厚度控制：在覆膜水冷板生产中，传感器通过12μm光斑和抗干扰算法，检测130μm透明膜层厚度变化，重复性偏差≤0.6μ米，满足≤3μ米的精度要求。
