在高端制造与精密检测的舞台上，如何在不接触工件的前提下，实现对复杂表面、透明材质乃至多层结构的亚微米级测量，始终是技术突破的关键。光谱共焦位移传感器正是凭借其独特的光学原理，为这一挑战提供了理想答案。
从特点来看，这一技术展现了多维度的优越性。其高分辨率可轻松达到纳米级别，大动态范围则允许在同一设备中兼顾微观轮廓与宏观形貌的测量。非接触式测量从根本上避免了传统接触式探针可能造成的划伤或探针磨损问题。更为重要的是，它对镜面、透明、吸光、粗糙等多种材质表面均能稳定响应，且具备强抗环境干扰能力，对温度漂移、环境光线变化不敏感，适合部署于复杂产线环境。
在检测方案中，该技术的优势进一步被放大。它能对曲面、陡坡、微细沟槽等复杂表面进行高精度还原；针对透明或多层材料，可利用不同界面反射的光谱信息，实现单探头同步测量多层厚度。整个过程高效稳定，且因无需机械接触，大幅降低了探头损耗与维护成本，尤其适合连续批量生产场景。
实际应用中，光谱共焦位移传感器已广泛渗透至多个高精尖领域：
- 在半导体检测中，用于晶圆翘曲、镀膜厚度测量；
- 在玻璃加工环节，精准把控盖板玻璃、显示屏多层贴合结构的厚度；
- 在精密元器件检测中，完成微型齿轮、金属结构件的轮廓扫描；
- 在表面轮廓扫描与各类高精度工业测量方案中，它也逐渐成为替代传统激光三角法或接触式测量的核心传感单元。

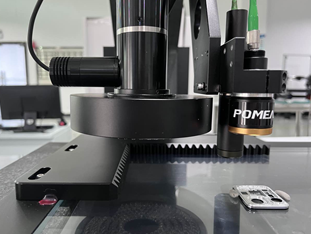

普密斯自研光谱共焦位移传感器不仅使检测设备在精度与效率上跃升一个台阶，更通过消除接触式误差，提高了测量结果的可信度。同时，它极大拓展了检测设备的应用边界，使原本难以检测的透明材料、高反光元件、多层复合结构有了可靠的质量监控手段，为智能制造提供了更加坚实的数据基础。
