精密测量的核心挑战

在工业自动化浪潮中，机器视觉已成为质量控制的核心。然而，当使用普通镜头进行精密测量时，一个微小的高度变化或位置偏移，就可能导致测量结果的显著误差。这背后，是透视误差、图像畸变和景深限制在作祟。如何突破这些瓶颈，获得绝对可靠的测量数据？双远心镜头，正是为此而生的光学答案。

双远心镜头的原理：物方远心+像方远心

① 物方远心：确保只有与被测物体表面垂直（平行于主光轴）​ 的光线才能进入镜头。只要物体在景深范围内，其前后位置的移动不会改变进入镜头的光线角度，从而在图像传感器上形成大小不变的像。

② 像方远心：使主光线以垂直角度投射在相机传感器上。这最大程度地减少了传感器边缘的入射角度差异，优化了边缘像质。

关键特性一：无视物距变化，放大倍率恒定

这是其最核心的优势。基于平行光路设计，物体在景深内的前后移动，其成像尺寸严格保持不变。这彻底消灭了透视误差，使得测量结果只与物体的真实尺寸有关，而与它在空间中的位置无关。

关键特性二：接近“零畸变”成像

通过精密的镜片组合与光学矫正，双远心镜头能实现极低的图像畸变（通常低于0.1%甚至更低）。这使得从图像中心到边缘的每一个像素，都拥有完全一致的尺度当量，实现了全视场内“所见即所测”的终极理想。

关键特性三：大景深与高分辨率并存

得益于特殊的光学设计，双远心镜头能在提供优异中心与边缘分辨率的同时，保持较大的景深。这使得检测具有高度差或轻微不平整的物体时，无需频繁对焦，就能在整个特征区域获得清晰图像，降低了对精密定位夹具的依赖和系统复杂度

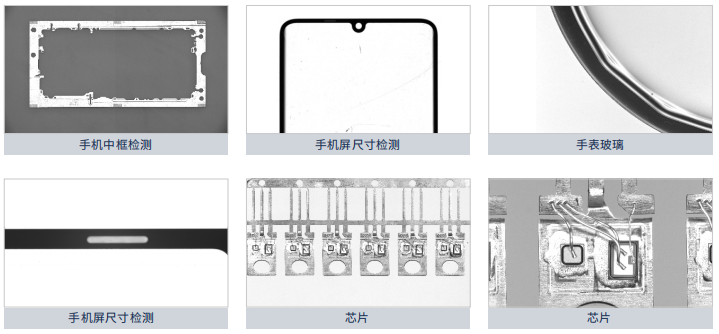

双远心镜头应用场景

• 精密尺寸测量：半导体芯片的线宽、连接器的pin脚间距、精密机加工零件的孔径与间距等二维尺寸测量，要求微米级重复精度，非双远心镜头不可。

• 高精度缺陷检测：在电子元件外观、手机玻璃盖板、锂电池极片等检测中，它能清晰、一致地呈现划痕、异物、缺损等微小缺陷，误报率极低。

• 亚像素级定位与对位：在PCB组装、芯片贴装等过程中，实现标志点的超精密定位，为机器人提供精准坐标。

• 三维轮廓间接测量：结合特殊的平行背光照明，可通过物体边缘的清晰轮廓，间接、高精度地测量物体的平面度、段差高度等参数。

如何为您的项目选择双远心镜头？

• 放大倍率：根据待测物体的尺寸（视场）和相机像素分辨率（检测精度）计算得出。倍率固定，不可变焦。

• 工作距离：镜头前端到被测物体的距离，需满足机械安装空间要求。

• 景深：必须大于被测物体在轴向（Z方向）的最大高度变化量，确保全部清晰成像。

• 分辨率与像场：镜头分辨率应匹配相机传感器像元尺寸；镜头像场必须完全覆盖相机靶面，尤其要保证边缘清晰度。

双远心镜头的潜力需要被正确激发。必须为其搭配合适的光源，如平行背光（用于轮廓尺寸测量）或高质量的同轴光（用于表面特征检测），并连接高分辨率、低噪声的工业相机。只有光、机、电的完美协同，才能将“所见即所测”的潜力发挥到极致。
