闪测仪作为一种基于机器视觉技术的精密测量仪器，其工作原理涉及光学成像、图像处理与数据分析等多个环节。核心是：通过相机捕捉物体的图像，并利用光源与精密光学镜头对物体进行扫描测量，测量数据随后通过软件进行处理和分析。
光学成像

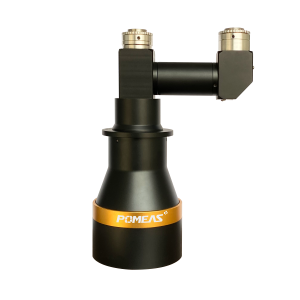

- 核心组件：闪测仪采用双远心高分辨率光学镜头，这种镜头具有大景深、大视野和低畸变的特性，能够在景深范围内确保物体成像大小不随距离变化，从而有效避免阿贝误差，为高精度测量提供物理基础。
- 成像方式：与传统的机械扫描方式不同，闪测仪采用“全图成像”工作方式，利用双远心镜头的特性，一次性拍摄获取整个视野内工件的完整图像，实现“拍照式”测量。
- 光源配置：闪测仪配备多样化的照明系统，如轮廓光、表面光、同轴光等，以及可独立升降、可更换颜色的表光，以适应不同颜色、材质和表面状态的工件，确保成像质量。
图像处理

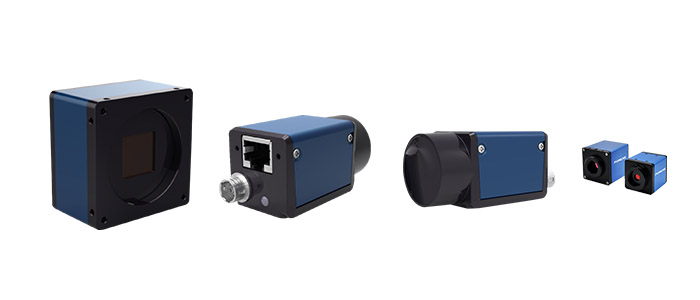

- 图像捕捉：通过高像素面阵相机（如CMOS/CCD）捕捉工件的图像，将光学信号转换为数字信号。

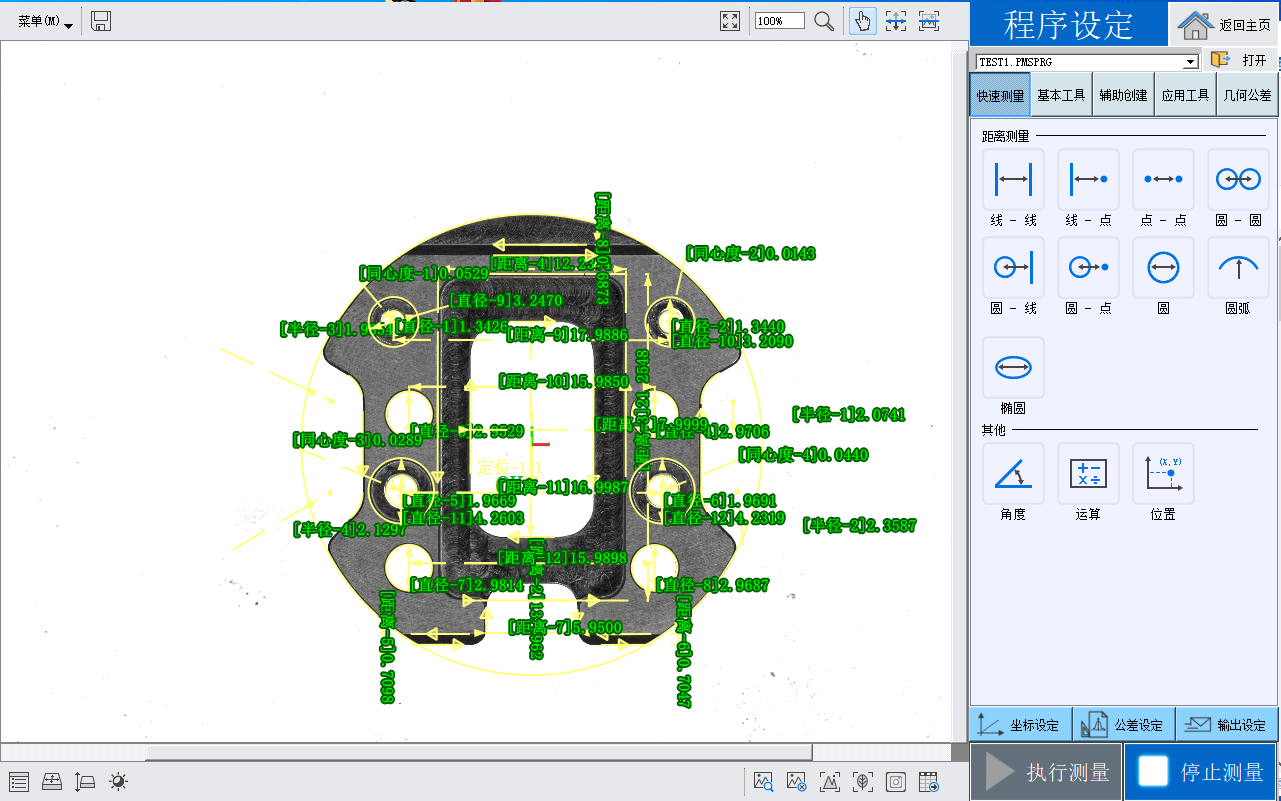

- 图像处理算法：专用的视觉测量软件对获取的图像进行处理，运用亚像素边缘检测、图像轮廓匹配、光学畸变校正等算法，自动识别并提取工件轮廓特征。亚像素图像处理技术能够将单个像素细分，实现对边缘毛刺、倒角等特征的精准抓取，提升测量精度和稳定性。
- 特征提取与比对：软件将提取的特征与相机像素标尺进行比对，快速计算出工件的点、线、圆、角度、距离、形位公差等几何尺寸。
数据分析与结果输出
- 数据处理：视觉测量软件对计算出的几何尺寸进行进一步处理和分析，如计算最大值、最小值、平均值、标准差、CPK等统计值，以评估工件的加工质量和一致性。
- 结果输出：软件自动生成测量报告和统计分析（如SPC），测量结果可一键输出为Word、Excel、CAD等多种格式报告，方便用户进行后续的数据处理和分析。
自动化与智能化功能

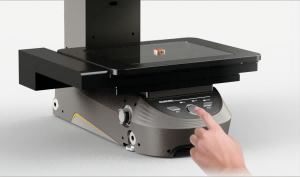

- 一键式操作：在CNC模式下，用户只需将工件放置在测量台上并按下启动键，仪器即可自动定位、匹配模板、测量评价并生成报表，实现真正的“一键式”操作。
- 自动图像匹配与定位技术：软件能自动识别工件位置和方向，消除人为操作差异，实现测量的高度自动化与一致性。
- 人工智能应用：部分高端型号集成AI自动寻边技术，通过深度学习算法自动识别复杂、模糊或弱对比度的边缘，大幅提升测量适应性和效率。
