变倍镜头在二极管检测中的优势解析

2026/05/07

作者:adminBOSS

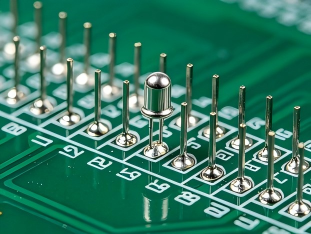

二极管外观与物理特性检测

1. 外观完整性：检查封装是否破损、有无裂纹、划伤、气泡、异物、变形、氧化、烧焦痕迹，以及表面标识是否清晰可辨。

2. 尺寸精度：测量芯片尺寸、电极间距、引脚间距、引脚共面度、表面平整度等，确保符合设计公差。

3. 结构缺陷：通过显微或X光成像观察封装内部是否存在空洞、分层、芯片开裂、键合线断裂、焊点脱落等问题。

变倍镜头在二极管检测中的优势

1. 多尺度检测能力：一个镜头即可实现从低倍到高倍的连续变倍。检测时可以先使用低倍率（如0.7倍）快速扫描整个二极管或整盘元件，定位可疑区域；然后一键切换到高倍率（如7倍以上）对引脚焊接、细微划痕、芯片表面异物等进行显微级观察。

2. 提升检测效率与柔性：电动变倍镜头可在0.5秒内完成倍率切换，比手动变倍或更换定倍镜头的方式快数倍。面对二极管的不同封装类型（如SOD、SMA、DO-35等），只需在软件中调用预先设定的倍率参数和检测程序，产线换型时间从数小时缩短至几分钟，显著提高设备嫁动率。

3. 平衡分辨率与景深：传统高倍镜头景深极窄，对于有一定高度的二极管结构（如引线弧高、塑封体的台阶面、焊锡球的共面性）难以同时清晰成像。变倍镜头可以选择一个适中的倍率，在保证足够分辨率的前提下获得更大的景深，使整个高度范围内的特征都保持清晰，有利于三维缺陷的检测。

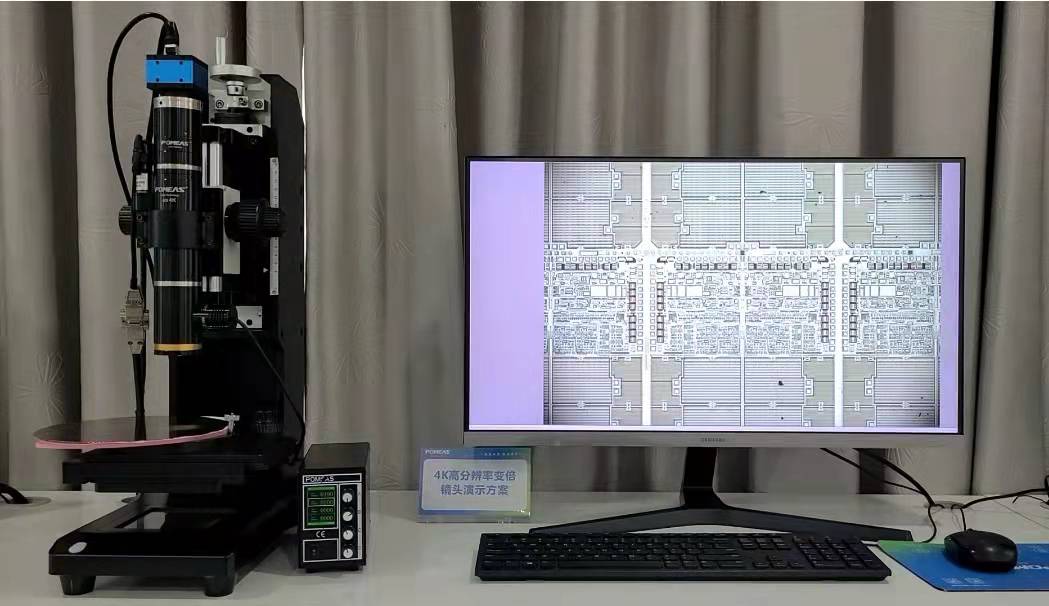

4. 优质成像配合照明：现代4K级变倍镜头分辨率可达物方2.8μm左右，能够清晰分辨焊点氧化层、微小气泡、电极划痕等细微缺陷。配合同轴落射照明，可以有效抑制二极管引脚或芯片表面的反光眩光，将细微划痕和异物呈现得更加锐利。此外，模块化设计使得变倍镜头可以方便地搭配环形光、背光、偏光等不同照明方式，适应不同材质的检测需求。

5. 易于系统集成：变倍镜头通常采用标准接口（如C口），能够快速适配主流工业相机。搭配自动对焦模块后，可实现全自动的实时对焦和变倍，无缝集成到在线检测设备中，满足高速流水线的连续工作需求。
