超大变倍比工业镜头

2026/05/16

作者:adminBOSS

在精密制造与智能检测领域，检测场景的多样性始终是视觉系统集成商面临的核心挑战。一台设备往往需要应对不同尺寸、不同精度等级的多类工件——从大面积PCB板的全局定位，到芯片引脚、引线键合的微米级细节观测。传统方案要么配备多组定倍镜头频繁更换，要么在测量精度与视野覆盖之间被迫妥协。

变倍镜头的技术本质，正是通过一组连续可调的光学系统，在无需更换硬件的前提下实现视野与分辨率的动态平衡。其中，14X电动变倍导轨镜头以0.55X-7.6X的超大变倍范围，将宏观定位与微观检测的跨度推向了新的高度。

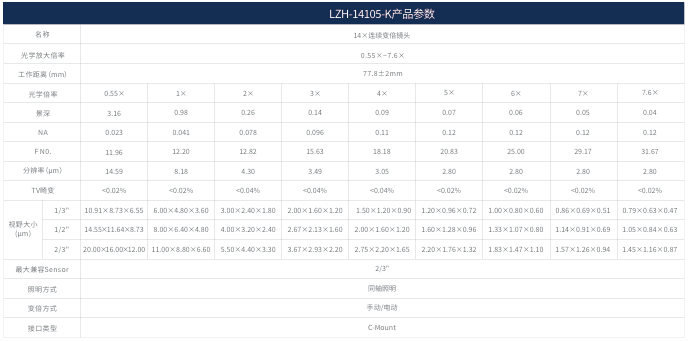

核心参数与光学性能

14X变倍镜头变倍比高达14:1，支持2/3英寸传感器，工作距离77.8±2mm。在低倍端，可实现近百毫米级别的视野覆盖，适用于快速扫描工件整体形态、筛查大面积区域是否存在明显缺陷；在高倍端，则能够将目标物体有效放大至探测器靶面可清晰分辨的尺度，满足关键区域细节观测需求。高数值孔径设计提供了充足的光通量与解析力，配合高分辨率工业相机，足以支撑亚微米级的精密测量场景。

超低畸变：精密测量的先决条件

畸变是影响尺寸测量精度的首要因素。该镜头采用多组非球面镜片与高精度装配工艺，将畸变率控制在极低水平，无需额外的畸变校正算法即可获得高精度的原始图像数据。这意味着在进行边缘检测、圆度测量、两间距尺寸标定等算法处理时，图像几何失真不会引入额外误差，测量结果可直接溯源至光学成像的真实物理尺度。

绝对零位控制：复位精度的一致性保障

在多品种、小批量的柔性产线中，镜头需在不同倍率间频繁切换。自动变倍镜头的绝对零位控制技术，确保每次复位回零倍率的一致性。高精度步进电机配合闭环反馈控制，实现倍率调节的平稳无卡顿，避免传统变倍机构因摩擦损耗导致的精度漂移。

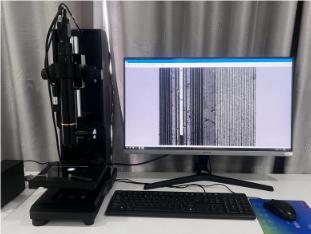

电动控制与系统集成

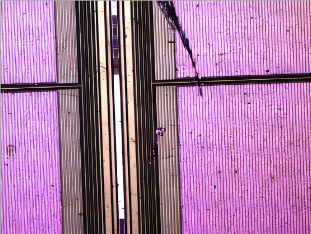

镜头提供完全集成的电动控制系统，支持RS232/USB双接口通讯，可与PLC、工业机器人或上位机视觉软件无缝对接。通过预设程序，镜头可自动完成变倍、参数调用等动作，检测速度提升3倍以上。以半导体封装检测为例，镜头可在数秒内从广角观察键合区域切换至长焦放大引线直径与焊点完整性，精度重复性达±0.01mm，避免手动调节的人为误差

典型应用场景
