在精密电子制造、半导体封装以及锂电检测等机器视觉应用中,“看得清”只是基本门槛,真正的挑战在于“看得准”与“看得细”。面对0402封装尺寸的电阻电容,或是电池极片表面微米级的划痕,普通镜头往往因为分辨率不足或像差过大,导致图像边缘发虚,严重影响后续算法的判断。

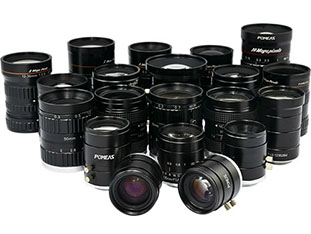

针对高端制造业对高清晰度与低畸变的极致追求,全新的2000万像素级FA工业镜头系列应运而生。该系列镜头完美支持1.1英寸及以下靶面的工业相机,凭借卓越的光学设计,将成像质量推向了新的高度。
一、 突破像素瓶颈,极致解析
在检测如PCB线路板线宽、芯片字符或手机玻璃盖板边缘时,镜头的分辨率直接决定了能否捕捉到有效细节。此类FA镜头支持2000万像素的超高分辨率,配合大靶面传感器,能够提供中心与边缘一致的高清画质。这意味着,即便是在视场边缘的微小元件,也能呈现出清晰锐利的图像轮廓,有效解决了大靶面下边缘模糊的行业痛点。
二、 光学性能升级,低畸变成像
在高精度测量和定位应用中,图像畸变是最大的“敌人”。若镜头存在较大的桶形畸变或枕形畸变,即便后端算法再强大,计算出的物体尺寸和坐标也会存在偏差。该系列镜头采用专业光路优化设计,将光学畸变严格控制在极低水平(如-1.05%以内)。这种“所见即所得”的成像特性,使其成为视觉测量与高精度定位任务的首选,无论是AGV导航的标记点识别,还是机械臂的抓取定位,都能提供精准的图像基础。
三、 紧凑结构设计,锁止更稳定
工业现场往往伴随着强烈的震动和长时间不间断运行,镜头参数“跑焦”是令许多现场工程师头疼的问题。新一代FA镜头在结构上进行了人性化升级,配备了聚焦锁紧螺钉和光圈锁紧螺钉。在调节到最佳成像状态后,只需锁紧螺钉,即可有效防止因设备震动导致的对焦偏移,确保了长时间连续检测的稳定性和重复精度。
应用场景:

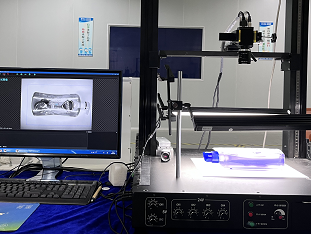

从电子元器件的外观缺陷检测,到高精度产品的尺寸测量,再到自动化产线上的视觉定位,这款高分辨率FA镜头正在帮助制造企业提升良品率与生产效率,是构建智能工厂不可或缺的“慧眼”
