随着智能制造向高精度、高效率方向持续演进,机器视觉系统对成像器件的要求也在不断攀升。无论是大尺寸PCB板的线路检测,还是高端显示屏的像素级缺陷筛查,普通镜头往往难以兼顾“看得全”与“看得清”——大靶面意味着更大的视野范围,而高分辨率则关系到细节的捕捉能力。两者如何兼得,成为视觉检测项目选型时的核心命题。

新一代工业视觉检测镜头,通过优化光学结构与镀膜工艺,实现了大靶面与高分辨率的协同提升,为精密制造领域的视觉应用提供了可靠保障。
一、支持大靶面传感器,一次成像覆盖更广区域

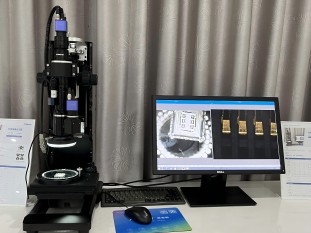

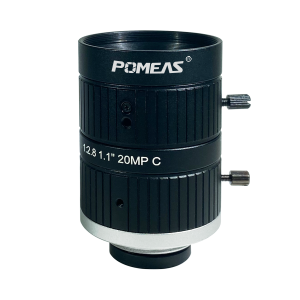

在检测大型工件或多拼版物料时,若镜头靶面过小,往往需要多次拍摄、拼接图像,不仅效率低下,拼接处还容易产生误差。新一代工业镜头普遍支持1.1英寸甚至更大靶面的工业相机,配合优化的光学设计,单次成像即可覆盖更大视野。这意味着在检测手机玻璃盖板、光伏硅片、大面积冲压件等场景中,能够有效减少拍摄次数,提升检测节拍。
二、高分辨率与低畸变,保障测量与定位精度

分辨率是判断镜头成像质量的关键指标。此类工业镜头可匹配500万至2000万像素级别的相机,中心与边缘分辨率均有严格把控,确保全视场范围内的图像细节一致清晰。在精密尺寸测量和视觉定位应用中,光学畸变通常控制在0.1%以下,有效避免因图像变形导致的坐标偏差。配合低色差设计,即使检测高反差边缘(如金属与塑料交界处),也能有效抑制紫边、绿边等色散现象,提升算法处理的稳定性。
三、多层镀膜与紧凑结构,适应工业现场环境

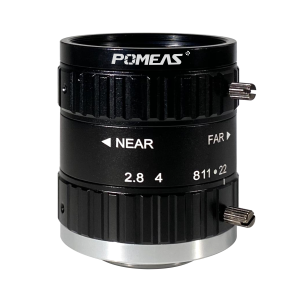

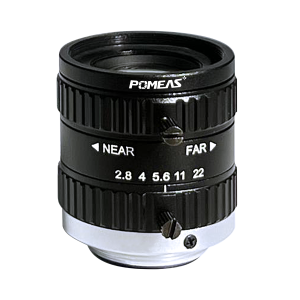

工业视觉检测镜头通常配备多层宽带增透镀膜,在400-700nm可见光波段具有较高的透过率,同时有效抑制眩光和鬼影。在强光或高反光环境下(如检测镜面工件或覆膜表面),依然能够获得通透、高对比度的图像。机械结构方面,采用紧凑轻量化设计,便于集成到自动化设备中;聚焦和光圈均配备锁紧螺钉,防止设备震动导致参数漂移。
应用场景点睛:
从半导体晶圆检测、FPD面板点灯检查,到锂电极片涂布缺陷识别,工业视觉检测镜头以其大靶面、高分辨率、低畸变的特性,为精密制造提供了可靠的光学镜头,是智能装备升级中的关键光学部件。
