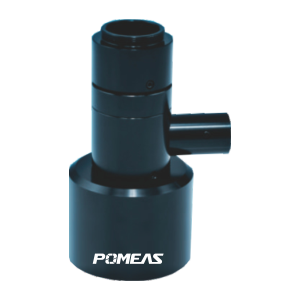

高分辨远心镜头：实现微米级精密检测的关键光学方案

2026/05/28

作者:adminBOSS

随着智能制造与高端电子产业的快速发展，半导体封装、微型连接器、精密机械零件等领域的尺寸检测要求已全面进入微米级。传统工业镜头因固有的透视误差和光学畸变，往往难以在全视场内提供均匀、真实的测量基准。此时，高分辨远心镜头凭借其独特的平行光路设计与优异的光学解析力，正成为构建高精度机器视觉系统的核心光学组件。

高远心度设计，消除透视误差

远心镜头的根本特征在于其孔径光阑精确位于焦平面，使主光线平行于光轴进入镜头。这意味着当被测物体在景深范围内发生位置偏移或高度变化时，其成像大小几乎保持不变。高分辨远心镜头更是将远心度控制在极小角度内，有效规避了因工件起伏、夹装位置偏差而引入的透视误差，对在线批量检测的重复精度与测量一致性提供了根本保证。

超高分辨率，呈现极致细节

分辨能力直接决定了微小特征的提取精度。高分辨远心镜头普遍采用精密研磨的低色散玻璃与先进多层增透膜工艺，使光学系统的调制传递函数在高线对数下依然保持出色的对比度。当搭配500万、1000万甚至更高像素工业相机时，能够将芯片引线宽度、微型齿轮齿顶圆角、MEMS结构边缘等细节清晰再现，为亚像素边缘定位和精确缺陷判别提供扎实的原始图像。

超低光学畸变，保障全视场真实

常规镜头在视场边缘常出现桶形或枕形畸变，导致目标边缘弯曲，严重干扰尺寸拟合与位置判定。高分辨远心镜头通常将相对畸变控制在极低水平，部分产品甚至低于0.02%，在全画幅内基本无肉眼可见的变形。对于BGA焊球直径、矩形密封件长宽比、高密度引脚间距等对边缘直线度要求苛刻的测量任务，这一特性确保了检测结果与实物几何的高度吻合。

大景深与高解析力的平衡

尽管远心光路具有恒定放大倍率的优点，但实际工件往往存在一定的高度差，例如连接器针脚的共面度检测。高分辨远心镜头通过精细的景深设计与适当的孔径匹配，在维持高分辨率的同时提供合理的工作景深，保证不同高度平面的特征均可清晰对焦且倍率不变，实现了清晰度和测量稳定性的统一。

典型应用领域
