一、测量前的准备工作​

1. 五金件定位固定：根据五金件的形状（如螺栓、螺母、冲压件等）选择适配的夹具，将工件固定在测量台的基准面上，避免测量过程中出现位移。对于小型精密五金件，可采用真空吸附或弹性夹具，防止工件表面损伤；大型五金件则需借助定位销、基准块实现精准定位。​

2. 设备参数校准：启动仪器后，通过标准量块（如 0.01mm 精度的校准块）对测量系统进行校准，确保投影光源强度、传感器灵敏度、算法参数与测量需求匹配。同时检查镜头清洁度，避免灰尘影响投影成像效果。​

3. 测量参数预设：根据五金件的测量需求（如长度、直径、角度、孔径、轮廓度等），在仪器控制系统中预设测量项目、精度要求（通常支持 ±0.001mm 级精度）及数据输出格式（如 Excel、PDF）。​

二、核心测量流程：投影 - 成像 - 分析 - 计算​

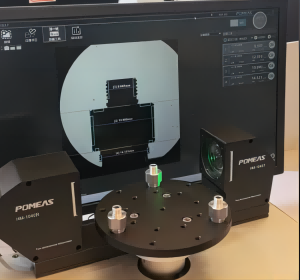

普密斯在线投影尺寸测量仪 HM 系列的测量过程核心围绕 “投影成像 + 算法分析” 展开，具体步骤如下：​

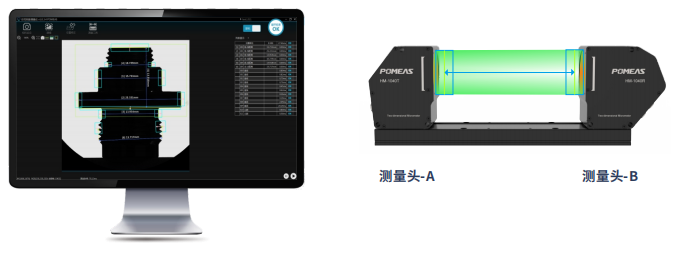

1. 投影光源照射：仪器内置高亮度 LED 投影光源（部分型号支持多色光源切换），通过光学透镜将平行光投射至五金件表面。光源穿透或反射后，五金件的轮廓、边缘等几何特征被清晰投影到高分辨率 CCD 传感器上，形成与工件 1:1 或放大比例的二维图像。相较于传统投影测量，该系列采用的智能光源调节技术可根据五金件材质（如金属、塑料涂层）自动适配光强，避免反光或阴影导致的成像失真。​

2. 图像采集与预处理：传感器将投影图像转化为数字信号，传输至仪器的图像处理系统。系统首先进行图像预处理，包括降噪（过滤环境光干扰）、增强对比度（突出工件边缘与背景的差异）、灰度校正（确保图像亮度均匀），为后续特征提取奠定基础。​

3. 边缘与轮廓特征提取：基于预设的测量算法（如亚像素边缘检测算法、轮廓跟踪算法），系统自动识别图像中五金件的关键特征：​

① 边缘特征：精准捕捉工件的直线边缘（如板材的侧边）、圆弧边缘（如螺栓的头部圆角）、拐点（如冲压件的折角），定位精度可达 0.1 像素；​

② 轮廓特征：完整提取工件的外轮廓或内轮廓（如孔径的内壁轮廓），并去除毛刺、划痕等非目标特征的干扰（通过阈值设置实现）。​

4. 尺寸参数计算与输出：根据提取的特征数据，系统结合预设的测量公式自动计算各类尺寸参数：​

① 线性尺寸：如长度、宽度、厚度、孔径、间距等（通过两点间距离、平行线间距离等计算）；​

② 角度尺寸：如两平面的夹角、圆弧的圆心角等（通过向量夹角、轮廓拟合计算）；​

③ 形位公差：如直线度、圆度、平行度、同轴度等（通过轮廓拟合与基准比对计算）。​

计算完成后，仪器实时显示测量结果（包括数值、偏差范围），支持自动存储数据、生成检测报告，还可对接生产线的 PLC 系统和SCARA机械手，实现不合格品的自动分拣。​

三、五金件测量的适配优势​

普密斯在线投影尺寸测量仪 HM 系列针对五金件的特性进行了专项优化，适配性更强：​

• 兼容多种五金件类型：无论是小型精密五金件（如螺丝、垫片），还是复杂形状的冲压件、铸造件，均可通过调整投影倍率、夹具类型实现精准测量；​

• 抗干扰能力强：采用封闭式测量光路 + 抗反光光源设计，有效应对五金件表面反光、纹理粗糙等问题，避免成像失真；​

• 在线高效测量：测量速度快（单工件全尺寸测量仅需 0.5-2 秒），支持连续批量测量，适配生产线的高速检测需求，无需人工干预；​

• 精度稳定可靠：采用高分辨率传感器（最高可达 500 万像素）+ 高精度算法，长期测量精度误差控制在 ±0.001mm 以内，满足五金件的精密制造要求。​
