针对高度约3mm-5mm的玻璃光学镜片，在线图像测量仪可在40mm测量区域内完成微米级尺寸判定。平行光源配合高倍率镜头与高帧率相机，能够清晰还原镜片轮廓，使测量数据与图纸公差要求准确对应。

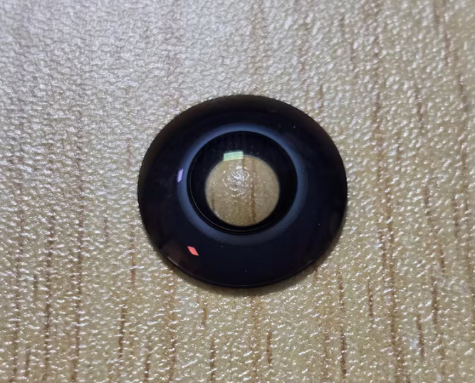

被测物
高度约3mm-5mm的玻璃光学镜片，属于小尺寸透明光学元件，常见圆弧边缘、倒角、台阶等结构，表面容易划伤，边缘存在崩边风险。
需求背景
生产方需要测量光学镜片的关键尺寸，并与客户图纸进行精度差异对比，希望配置一套高精度测量系统，用于小批量试产验证和批量抽检，确保每批次镜片尺寸稳定。
检测痛点
1. 精度门槛高：微米/亚微米级公差对环境、装夹力度、工装定位要求敏感，轻微变化就可能引入测量误差。
2. 材质易受损：玻璃镜片表面易划伤、边缘易崩裂，接触式测量存在明显损伤风险。
3. 结构复杂：圆弧、油槽、深孔和多层遮挡部位较多，轮廓尺寸与隐藏尺寸不易测准。
4. 形位公差难控：圆度、跳动、同轴度等核心指标检测难度大。
5. 反光干扰：抛光面或透明材质容易产生反光，影响边缘识别。
6. 效率偏低：多项目检测需要多次装夹，人工测量速度慢，通常只能抽检。
7. 追溯不足：手工记录数据，难以满足质量体系追溯要求。
解决方案

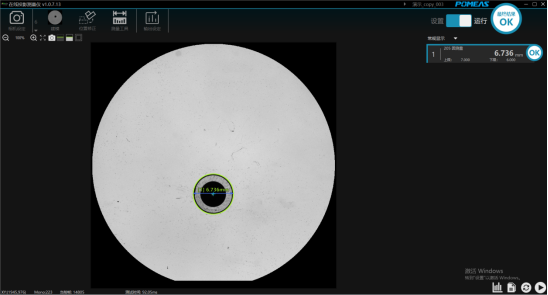

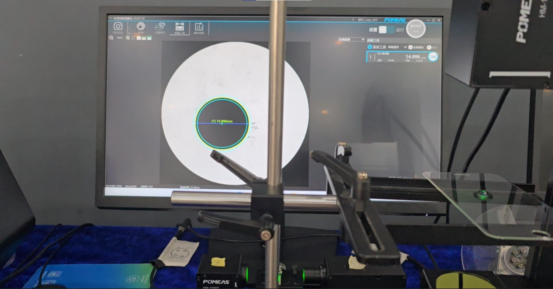

采用测量区域为40mm的在线图像测量仪，设备竖放，在中间搭建一个透明或低反射平台，将玻璃光学镜片放置其中，使样品处于有效测量区域内。测量时使用平行光源搭配高倍率镜头及高帧率相机，获取高对比度轮廓图像，并自动提取尺寸数据。样品在测量区域内随意放置也不影响测量精度，减少了装夹定位难度。
应用效果
① 检测精度达标，满足高端光学镜片图纸公差要求；
② 非接触式检测，杜绝镜片外观损伤风险；
③ 检测效率明显提升，适配小批量试产与批量抽检；
④ 数据自动留存，完善产品质量追溯体系；
⑤ 设备通用性较强，可适配多行业镜片；
⑥ 长期降低综合质检成本；
⑦ 对复杂工况适应能力较好，环境抗干扰能力较强。
