14X变倍镜头应用：导光柱半成品端面检测案例

2026/10/29

作者:POMEAS

一、检测背景

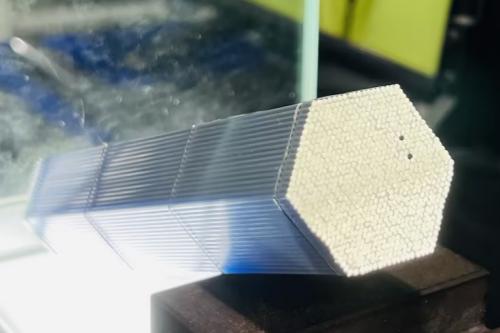

被测物是导光柱半成品材料，端面为六角蜂窝导光阵列，经切割加工后可制作夜视镜等导光、传像器件。在导光柱半成品切割加工后，端面外观质检。

二、检测痛点

端面为六角蜂窝阵列，单胞数量多、尺寸小；固定倍率显微镜要么视野太小看不全整面阵列，要么倍率不够看不清单个端面的崩边与裂纹；导光材料透明且表面反光，普通照明下端面发白、对比度低，切割崩边、裂纹、抛光残留等缺陷难以分辨。

三、解决方案

选用0.35~2.25X 连续变倍工业镜头（6.5X 变倍镜头）配4K高清彩色相机，底部LED面光源透射照明。

四、方案架构解析

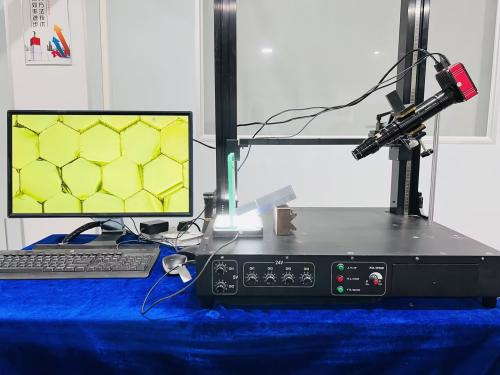

整套系统以 0.35~2.25X 连续变倍工业镜头（6.5X 变倍镜头）为核心成像单元，搭载4K高清彩色相机，倾斜安装于升降支架上；载台下方布置 LED 面光源，对导光柱半成品做底部透射照明，光线穿过透明导光材料后由端面出光，六角蜂窝阵列轮廓分明、单胞亮度均匀，规避了透明材料在落射照明下端面发白、反光的问题；镜头沿支架升降完成对焦，旋转变倍环即可在低倍全景与高倍细节之间连续切换，无需更换物镜；图像实时输出至显示器，方便逐区扫查、测量与留档。

▲器件特点：

1.显微系统配套相机，该相机采用最新色彩校正算法，图像清晰度与色彩还原度高，画面细腻；

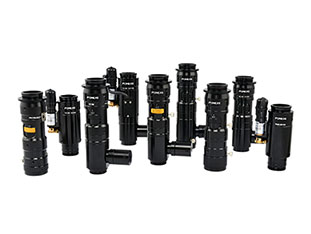

2.镜头特点：超高变倍比与优异的光学性能，低倍可观测更大视野，高倍拥有更高分辨率；配合底部面光源透射照明，透明导光材料端面成像对比度高、单胞亮度均匀。

▲系统工作原理：

1.先用低倍端（0.35X）获取导光柱端面全景，确认蜂窝阵列整体分布与切割位置，解决高倍视场下“找不到目标”的问题；

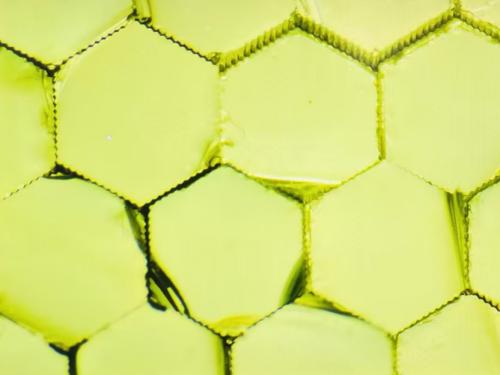

2.旋转变倍环平滑切换至所需倍率（最高 2.25X），在焦点与视场中心基本不变的前提下，逐区观测单个六角导光单元的端面，检查崩边、裂纹、划伤、异物、抛光残留等缺陷；
3.配合 4K彩色相机的高分辨率成像与色彩校正算法，对缺陷进行尺寸测量与图像留存，输出可用于判定与追溯的高清图像资料。
