双工位检测刀具案例

分享:

2021/04/24

作者:POMEAS





刀具是机械制造中用于切削加工的工具,又称切削工具。在机械制造的过程中,刀具的缺失、破损、磨损或选刀错误,都可能导致机床停机或造成代价不菲的工件报废。由于许多加工程序都要建立在刀具正常工作的基础上,就需要对刀具的加工状态进行检测,以此来保证机器的正常运转。



现有刀具的检测方法多种多样,其中包括直接测量法和间接测量法,而使用双工位视觉系统进行测量,可以实现精密测量,并有效的提高检测效率。







刀具检测需求

——



1、 双工位同时检测刀具。工位1小倍率定位刀柄上激光十字靶标,工位2大倍率检测刀具刀刃效果;



2、 双工位视觉中心距离在20mm以内。







项目难点

——



● 双工位同时检测刀具。工位1小倍率定位刀柄上激光十字靶标,工位2大倍率检测刀具刀刃效果;



● 双工位视觉中心距离在20mm以内。







解决方案

——



1、相机使用130W彩色CMOS高清相机;



2、镜头使用12.5X可微调连续变倍镜头;



3、光源使用高亮度白色环形光源;



4、配件使用180度转角器。







演示方案

——









核心配件介紹:

——



一、普密斯130W彩色CCD高清相机:VP-CCN-013B14CDC



新一代千兆网相机低功耗,低噪声,高稳定性,在各个场景和色温下都能真实还原图像画面,保持清晰锐利。支持软、硬件触发,自由运行等多种模式,支持锐度,降噪,伽马校正,亮度,对比度等ISP功能。







二、普密斯12.5X微调连续变倍镜头:VP-LZL-12102-3/12(微调)



  为了满足尺寸精准测量和目标快速定位,采用普密斯12.5X微调连续变倍镜头。



  1、大变倍范围从0.58X到7.5X,能满足客户检测刀刃时需要的大倍率,以及定位刀柄激光靶标的小倍率;



  2、高精度重复定位;



  3、高稳定性、可在震动环境下保持精度的稳定性;



  4、可微调机器视觉镜头,有3mm和12mm两种调整范围,解决客户在无Z轴微调结构下的安装调试问题。








三、普密斯环形光源



普密斯的环形光源种类齐全,多色多角度,本案例中多用到中高角度的白色环形光源,可将刃口位置清晰照亮,崩边等不良瑕疵会与背景形成明显对比,便于软件识别。

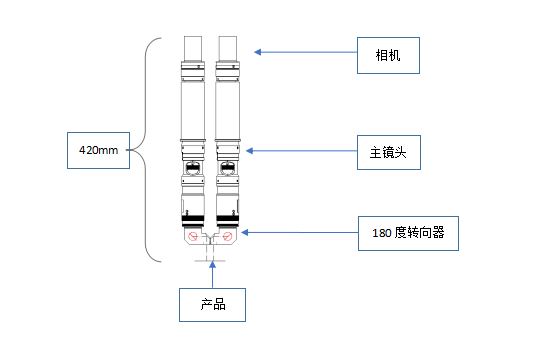

四、180度转向器



普密斯180度转向器通过两次折射,将图像清晰的反射到主镜头,保证高清画质的同时,还实现了双工位中心距达到20mm以内(最短能做到10mm),解决了客户的项目难题。









案例结果展示:

——

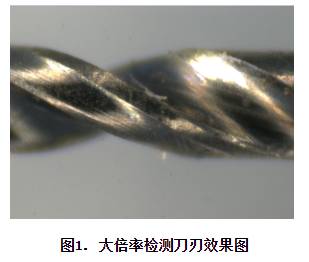

Actual image for detect blade with large magnification                                                                    Actual image for positioning laser cross target with small magnification
