检测背景与目标

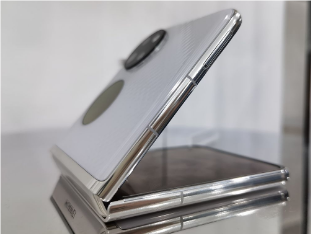

随着折叠屏设备的日益普及，折叠屏角度的精准控制对于产品性能和用户体验至关重要。微小的角度偏差可能导致屏幕折叠不平顺、显示异常等问题。远心镜头的独特光学特性，结合配套设备，实现对折叠屏开合角度的高精度、快速检测，确保产品质量符合标准。

折叠屏角度检测方案

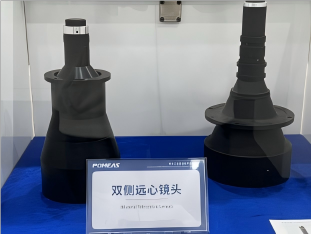

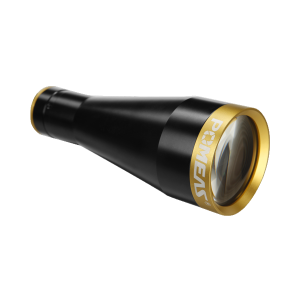

远心镜头：选用物方远心度误差极小的远心镜头，确保从不同距离观察物体时，物方视场范围内光线近乎平行入射，消除因透视产生的角度测量误差。其高分辨率能够清晰捕捉折叠屏边缘细节，低畸变特性保证测量的准确性，大景深适应折叠屏在检测过程中的微小位置波动，配合良好的光照均匀性，为精准检测提供坚实基础。

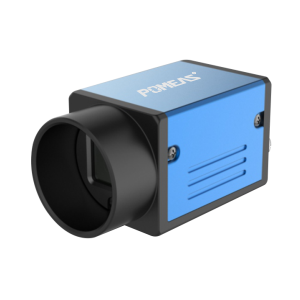

高清工业相机：搭配一款像素不低于千万像素的高清工业相机，与远心镜头紧密连接，相机具备高速连拍功能，帧率可达 [X] 帧 / 秒以上，以满足生产线快速检测需求。同时，其高灵敏度传感器能够在同轴远心光源照明下，精准捕捉细微的光线变化，将折叠屏图像信息快速、准确地转化为数字信号传输至后续处理系统。

平行远心光源：采用平行远心光源，光线沿镜头光轴方向照射折叠屏背部，使光线均匀覆盖检测区域，避免阴影干扰，增强图像对比度。光源亮度可调节，根据折叠屏材质及表面特性，灵活调整至最佳照明强度，突出折叠屏边缘轮廓，便于远心镜头和工业相机清晰成像。

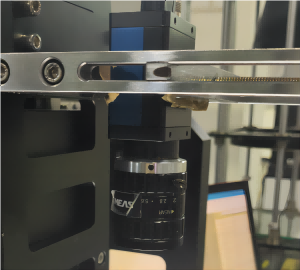

机械安装与调试：将远心镜头、高清工业相机和同轴远心光源通过精密机械结构固定在检测平台上方，确保三者光轴严格同轴。调整镜头与折叠屏之间的距离至合适的工作位置，使折叠屏完整成像在相机视野内，利用高精度校准工装对整个光学检测系统进行校准，保证测量基准的准确性。

远心镜头在高精度上，物方远心度误差小、高分辨率成像，精准测量折叠屏微小角度变化；稳定性强，低畸变、大景深，适应位置波动，保证检测结果可靠。成像优质，光照均匀、抗环境光干扰，便于精准分析。检测高效，高速连拍、自动化处理，契合生产线节奏。还有强大数据管理，能存储分析、追溯质量，全方位保障折叠屏产品质量与企业竞争力。
