在精密制造领域，轮廓尺寸测量是确保产品符合设计标准的核心环节。以手机后盖板为例，其曲面弧度、R角、孔位精度等参数直接影响整机装配效果与用户体验，高精度图像测量仪与激光扫描仪作为两种主流的非接触测量技术，正逐步成为精密检测的主流工具。

一、技术原理与核心优势对比

1. 高精度图像测量仪通过高分辨率工业相机捕捉被测物体图像，结合远心光学镜头与图像分析算法，实现尺寸、形状、位置等参数的自动化测量。其核心优势在于：

• 全维度测量能力：可同时获取长、宽、弧度、R角、孔径等多参数，无需分步操作。以普密斯IMAGE3 max为例，其搭载的双远心镜头畸变率低于0.1%，搭配500万像素工业相机，可清晰捕捉0.01mm级的细微特征，单次测量覆盖512个部位，效率较传统投影仪提升10倍以上。
• 非接触式测量：避免因接触导致的工件变形或损伤，尤其适用于脆性材料（如玻璃后盖）或复杂曲面（如3D曲面后盖）的检测。
• 智能化操作：支持CAD图纸导入与自动模板匹配，无需人工定位测量点。例如，在手机后盖测量中，IMAGE3 max可自动识别轮廓与关键孔位，定位精度达±0.005mm，操作人员仅需放置产品并按下启动键即可完成全流程检测。
• 环境适应性：结构紧凑且无移动部件，稳定性高，可部署于产线旁实现“线边检测”，减少物流时间与二次损伤风险。

2. 激光扫描仪通过发射激光束并计算反射光时间差，获取物体表面三维坐标数据，适用于动态或大范围轮廓测量。其核心优势在于：

• 高频率与高精度：可实现每秒数万次的点云数据采集，适合检测运动中的物体（如车轮踏面）或复杂曲面（如轨道轮廓）。例如，真尚有ZLDS200激光二维扫描传感器可快速测量整个剖面，而非有限点，全面反映表面轮廓情况。
• 长距离测量能力：激光扫描仪的识读距离通常超过30cm，甚至可达数米，适用于仓储物流、大型工件检测等场景。
• 穿透性测量：可透过玻璃或透明胶纸读取条码，或检测被遮挡部分轮廓（如埋入式结构件）。

二、技术局限性对比

1. 高精度图像测量仪的局限性

• 景深限制：远心镜头对物距变化敏感，需确保工件与镜头距离恒定，否则可能因离焦导致测量误差。不过，普密斯IMAGE3 max通过双远心设计使物方与像方光线平行，有效缓解了这一问题。
• 环境敏感性：在高温、高湿度或强磁场环境下，相机性能可能下降，影响图像质量与测量精度。
• 功能单一性：专注于尺寸与形状测量，缺乏激光扫描仪的多功能集成能力（如条码识别、材质分析）。

2. 激光扫描仪的局限性

• 点云数据处理复杂：海量数据需通过专业软件滤波、拟合与重建，对计算资源要求较高，且可能因算法缺陷导致特征丢失。
• 表面反射率影响：高反光或透明材质（如金属后盖）可能导致激光散射，需喷涂显影剂或调整扫描参数，增加操作复杂度。
• 成本较高：高端激光扫描仪价格通常是图像测量仪的2-3倍，且维护成本更高。

三、典型展示

以手机后盖板为例，其检测需求包括：

• 基础尺寸：长、宽、厚度需与中框装配间隙控制在±0.02mm以内；
• 曲面特征：弧度半径与曲面高度影响握持手感；
• 细节特征：边缘R角（通常R1-R3mm）、摄像头孔/充电口孔的孔径与位置度需精准控制。

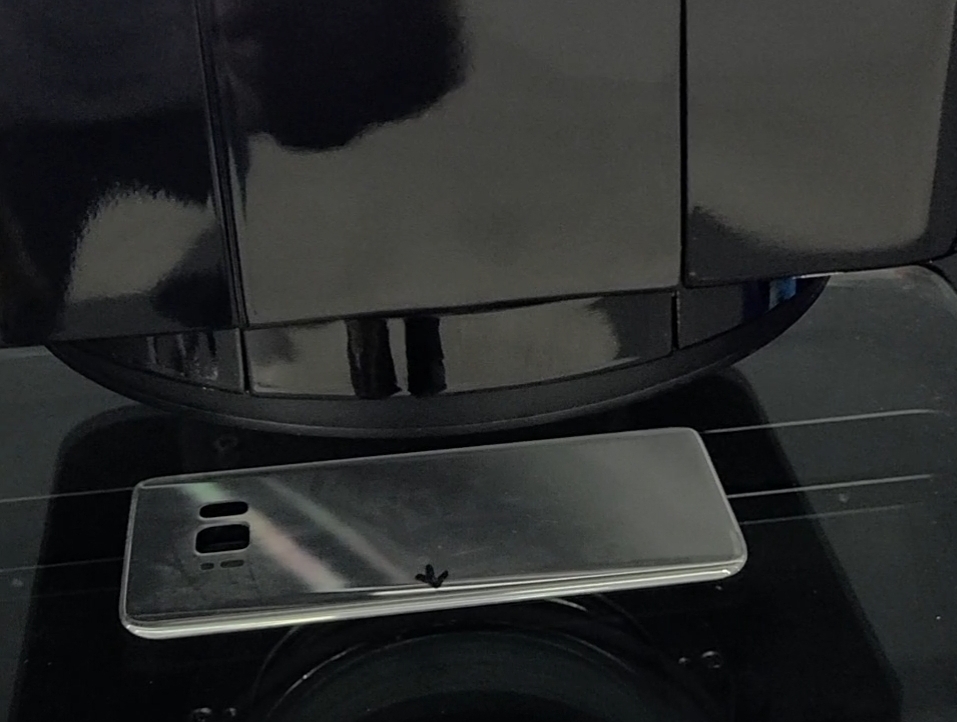

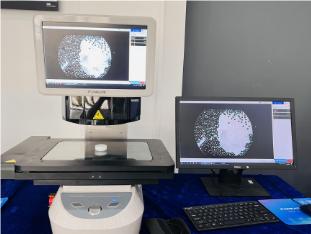

1. 高精度图像测量仪（普密斯IMAGE3 max）的应用

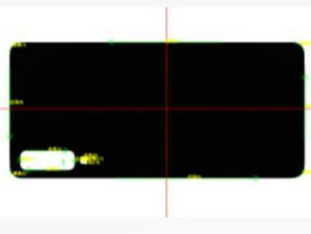

• 测量流程：将后盖板任意摆放于载物台→系统自动识别轮廓与孔位→算法同步计算长宽、弧度、R角等参数→2-3秒内输出测量结果与公差判断（合格/不合格）。
• 优势体现：
  • 全维度覆盖：单次测量即可获取所有关键参数，避免分步操作导致的效率损失。
  • 高重复性：像素点标尺不受温湿度影响，长期测量稳定性优于激光扫描仪。
  • 柔性适配：支持多型号后盖板快速切换测量程序，无需硬件调整，适配小批量、多品种生产模式。

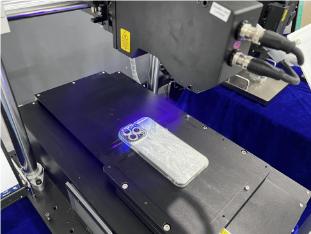

2. 激光扫描仪的应用挑战

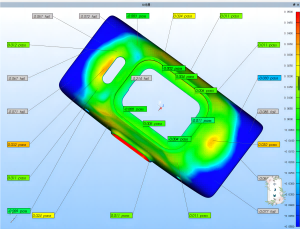

• 数据冗余：需扫描数万点云数据以覆盖后盖板曲面，后续处理需剔除无效点并拟合特征曲线，耗时较长。
• 精度波动：高反光金属表面可能导致激光散射，需多次扫描取平均值，增加测量不确定性。
• 成本效益失衡：对于单批次产量较低的手机后盖检测，激光扫描仪的高投入与复杂操作难以体现性价比优势。

高精度图像测量仪与激光扫描仪在轮廓尺寸测量中各有侧重：图像测量仪更适合小范围、高精度、批量化的静态测量；激光扫描仪则擅长动态、大范围或复杂环境下的轮廓检测。
