其实远心镜头选型没有那么复杂，抓住核心三要素：工件尺寸、测量精度、项目预算，按步骤拆解，就能快速选出适配的型号。今天就把这套实操性极强的“三步法”分享给大家，全是干货，还附一个普密斯远心镜头的真实应用案例，方便大家理解。

第一步：以工件尺寸定视野，锁定镜头基础范围

选型的第一步，必须先明确工件的实际尺寸，再根据尺寸确定所需的视野（FOV）。这里有个关键原则：视野必须完全覆盖工件最大尺寸，且预留10%~20%的余量，避免因工件摆放偏差导致边缘漏检。很多新手容易犯的错就是刚好按工件尺寸选视野，最后实际应用中频繁出现检测不全的问题。

计算方法：FOV宽度=1.1~1.2×工件最大宽度，FOV高度=1.1~1.2×工件最大高度。比如检测一个50mm×30mm的零件，预留10%余量的话，FOV就该选55mm×33mm；如果工况中工件摆放偏差较大，就预留20%，选60mm×36mm的视野。

确定视野后，就能初步锁定镜头的倍率范围。因为视野和镜头倍率成反比，公式是“倍率=相机靶面尺寸/视野尺寸”。这里需要注意，相机靶面尺寸是固定的（比如1英寸靶面宽度约28.3mm），所以知道视野后，就能算出所需的大致倍率。比如用1英寸靶面相机，要覆盖60mm的视野，倍率就是28.3/60≈0.47倍，后续就重点关注0.5倍左右的远心镜头即可。

注意：工作距离（WD）——镜头前端到工件的距离必须满足实际工况需求。如果是检测带台阶的零件，或者需要搭配大型照明装置，就必须选工作距离更长的镜头，避免镜头与工件、光源发生干涉。

第二步：以测量精度定参数，筛选镜头核心性能

影响精度的核心参数有三个：远心度、畸变率、分辨率，这三个参数必须同时满足需求。

1. 远心度：这是决定测量精度的“灵魂指标”，描述主光线与光轴的平行程度，数值越小越好。对于高精度测量（比如误差要求≤0.01mm），建议选远心度<0.1°的双侧远心镜头；如果是粗略检测（比如仅判断零件有无缺角），选远心度<0.5°的物方远心镜头就足够。远心度不足的话，工件轻微位移就会导致放大倍率偏移，进而产生测量误差。比如检测直径10mm的轴类零件，远心度0.5°的镜头可能会产生0.05mm的误差，直接影响检测结果。

2. 畸变率：远心镜头的畸变率远低于普通工业镜头，高精度型号通常<0.05%，一般测量场景选<0.1%的即可。畸变率过高会导致形状测量失真，比如把正方形零件测成梯形，尤其是检测细长零件或精密电子元件时，畸变率必须严格控制。

3. 分辨率：用线对/mm（lp/mm）衡量，代表镜头还原微小细节的能力。精度要求越高，需要的分辨率越高。计算公式是“镜头所需分辨率=1/(2×测量精度)”，比如要求测量精度0.01mm，镜头分辨率就需要≥50lp/mm（即每毫米能分辨50个黑白线对）。这里要注意，分辨率还需要和相机像元尺寸匹配，避免出现“采样不足”的情况

第三步：以预算做平衡，敲定最终型号

核心思路是“不浪费性能，也不妥协核心需求”。

不同参数的远心镜头价格差异很大，比如双侧远心镜头比物方远心镜头贵，远心度0.02°的比0.1°的贵。如果预算有限，在满足核心精度要求的前提下，可以适当放宽非关键参数。比如检测精度要求0.02mm，原本锁定了远心度0.02°和0.05°的两个型号，两者都能满足精度需求，就可以选价格更低的0.05°型号。

但要注意，核心参数绝对不能妥协。比如测量精度要求0.01mm，就不能为了省钱选分辨率40lp/mm的镜头，否则会导致微小细节无法识别，测量结果不准确，后续返工成本更高。另外，建议优先选市场口碑好、技术支持完善的品牌，比如普密斯，后续遇到工况调整、参数优化的问题，能获得更专业的解决方案，这也是隐性的成本节约。

案例：手机屏部件全检项目

【项目需求】

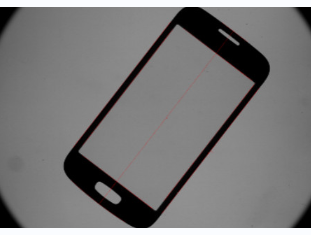

检测手机丝印玻璃部件，既要测总长总宽、内长内宽等大尺寸（最大尺寸80mm×60mm），又要测听筒、红外感应窗的长宽、位置度等小尺寸（最小尺寸2mm×1mm），测量精度要求≤0.02mm，生产线上全检，要求测量速度快，工作距离≥100mm。

【选型过程】

第一步定视野：大尺寸80mm×60mm，预留10%余量，视野需达88mm×66mm；小尺寸2mm×1mm，视野预留20%，需达2.4mm×1.2mm。这里的难点是大、小尺寸差异极大，单一倍率镜头无法同时兼容，所以初步锁定双倍率远心镜头。

第二步定参数：精度要求≤0.02mm，所以镜头远心度需<0.1°，畸变率<0.05%，分辨率≥50lp/mm（1/(2×0.02)=25lp/mm，选更高分辨率保证余量）。同时工作距离要求≥100mm，排除了一批短工作距离的型号。

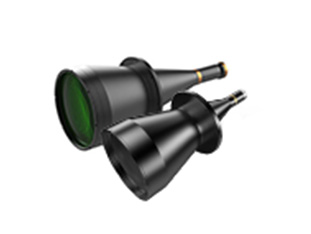

第三步平衡预算：对比了几款双倍率远心镜头，最终选择了普密斯LDTC-016/07-120高精度双倍双侧远心镜头。这款镜头有两个倍率：0.16倍和0.7倍，0.16倍时视野可达80mm×60mm，刚好覆盖手机丝印玻璃大尺寸；0.7倍时视野18.3mm×13.7mm，足以覆盖小尺寸检测需求，且工作距离120mm，满足工况要求。参数上，远心度<0.02°，畸变率0.02%，中心MTF@70lp/mm>60，完全满足0.02mm的精度要求，价格也在项目预算内。

【应用效果】

搭配普密斯1200W黑白CCD相机和绿色平行底光源，实现了快速切换倍率检测：小倍率快速完成大尺寸筛查，大倍率精准测量小尺寸细节，单件检测时间控制在300ms内，完全适配生产线全检需求。测量误差稳定在0.005~0.015mm之间，远优于项目要求，客户反馈后续批量生产中未出现因检测误差导致的质量问题。
