测量背景与挑战
在光纤通讯及特种光纤加工领域，未涂覆保护层的光纤（裸纤）标准直径通常在mm级别。对于这类微小尺寸的几何量检测，测量系统的绝对精度需稳定控制在 1μm 以内，方能保证数据具备参考价值。
然而，常规工业视觉手段面临双重困境：一是普通工业镜头在0.1mm尺度下边缘衍射严重、成像模糊，难以提取准确边缘；二是具备亚微米级重复精度的专用测量仪器采购与维护成本极高，对于非大批量研发或抽检场景而言，投入产出比失衡。
方案架构：紧凑型光学成像系统搭建
针对上述痛点，本次验证搭建了一套结构极简的光学成像方案，核心思路是利用高性能变倍镜头的解析力来替代复杂昂贵的机械位移平台。

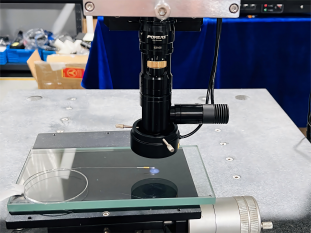

硬件构成如下：
1. 核心光学组件：6.5X 系列连续变倍单筒镜头。该镜头具备 0.7X - 4.5X 的变倍范围，通过调整倍率可将0.1mm的目标物体放大至探测器靶面可清晰分辨的尺度。

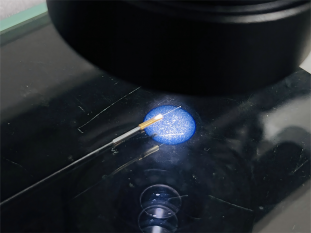

2. 照明方式：高亮环形光源（垂直照射）。环形光以低角度漫反射形式照亮光纤端面或外径边缘，增强了玻璃材质边缘与背景的灰度反差。
3. 图像采集：高清工业相机，配合镜头接口直接成像。

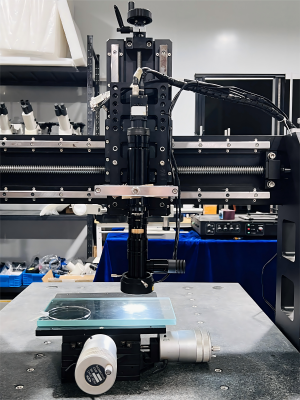

该方案的显著特点是结构简单、无需精密导轨。视觉部分仅由镜头、光源、相机三段式连接组成，对于安装空间受限的产线具有较好的适应性。
实际成像效果与数据分析

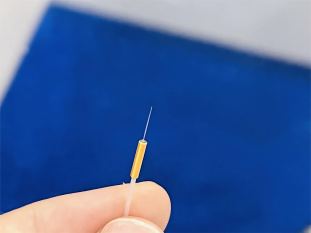

在实验室环境下对一根标称直径为 0.1mm 的裸纤样品进行实测，图像采集后经软件边缘提取，效果如下：

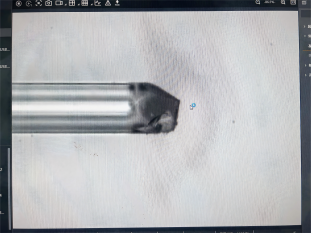

1. 清晰度与畸变控制
得益于6.5X系列镜头内部的光学校正设计，在视野范围内观察到的光纤轮廓边缘锐利、黑白过渡带极窄。图像边缘视场未观察到明显的枕形或桶形畸变，这意味着光纤的直线度与圆度特征在成像过程中得以真实保留，未发生几何失真。
2. 边缘对比度
通过环形光源的补光，光纤内部的高折射率纤芯与外部包层的分界线清晰可见，为后续的测量算法提供了明确的边界判定依据。
3. 重复测量精度
在保持环境振动与温度相对恒定的条件下，对同一位置进行连续多次抓取测量。数据显示，边缘抓取的位置波动极小，单像素精度0.53um/pixl方案精度，测量精度1um
本次验证表明，面对μm级别的微小目标检测，通过选用光学性能优异的 6.5X 系列变倍镜头，可以在不依赖昂贵测量仪器的前提下，构建出一套高性价比的微米级尺寸测量方案。
方案尤其适用于对成本敏感、但又不愿在成像质量上妥协的应用场景。它证明了：单纯依靠镜头本身的光学素质提升，是实现高精度边缘检测的一条高效且实惠的技术路径。
