一、 测量背景

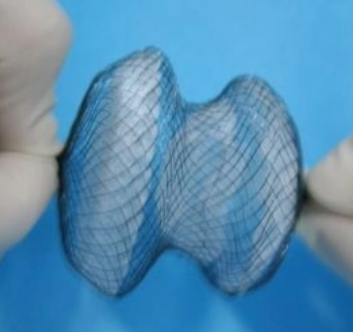

心脏封堵器是介入心脏病学中治疗先天性心脏病（如房间隔缺损、室间隔缺损、动脉导管未闭）及左心耳封堵的关键植入器械。它通常由高弹性的镍钛合金网架与阻流膜缝合而成，植入体内后将永久留存。
由于心脏封堵器直接接触血液并长期在跳动的心脏内工作，其尺寸精度直接决定了手术的成败：
-
尺寸过大：无法顺利收入输送鞘管，或释放后对心脏组织产生过度压迫，引发心包积液。
-
尺寸过小：无法稳固锚定于缺损部位，存在脱落风险，导致手术失败。
因此，在出厂质检环节，必须对封堵器的腰高、盘面直径、杆长及轮廓弧度进行微米级精度的全尺寸测量。
二、 测量难点
心脏封堵器的特殊结构与材质，给传统接触式测量带来了巨大挑战：
1. 材料高弹性与易形变：镍钛合金网架极其柔软，接触式量具（如卡尺、千分尺）一旦触碰，工件即刻发生弹性变形，导致测量数据严重失真，无法反映自由状态下的真实尺寸。
2. 结构复杂且存在遮挡：封堵器呈双盘蘑菇状，由数十根细丝编织而成，表面存在大量镂空网格。传统影像测量仪受限于景深和光照，难以清晰捕捉所有边缘特征。
3. 效率与全检需求的矛盾：作为三类高风险医疗器械，封堵器要求极高的质量一致性，需进行批量全检。传统测量方式速度慢，无法匹配产线节拍。

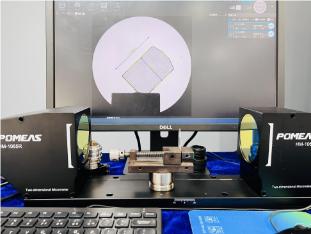

三、测量医疗用品心脏封堵器方案：在线图像测量仪 HM-1040
1. 非接触式光学成像：HM-1040 无需接触工件表面，通过高清光学器件，可瞬间抓取封堵器的边缘轮廓。即使面对极细的镍钛丝（约0.1-0.3mm），也能清晰成像，彻底规避了接触力导致的弹性形变误差。
2. 智能图像算法处理：仪器内置的测量软件能自动识别并过滤掉网架镂空的背景干扰，准确抓取封堵器最外缘的虚拟包络圆直径、腰高及同轴度。
3. 实测数据与性能表现：测量精度0.001mm，重复精度：1μm，确保批量生产时数据的一致性与稳定性

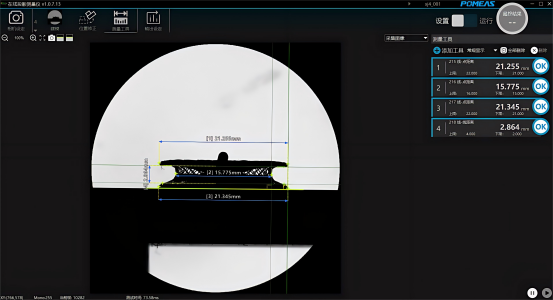

四、测量结果
技术方案
MORE+您可能也对以下信息感兴趣

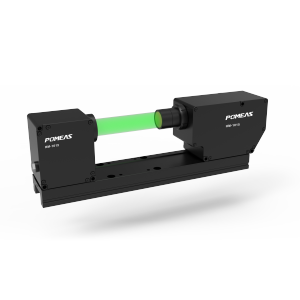

高精度在线图像测量仪HM-1006
