晶圆检测镜头案例有哪些成功的应用？

2026/10/13

作者:adminBOSS

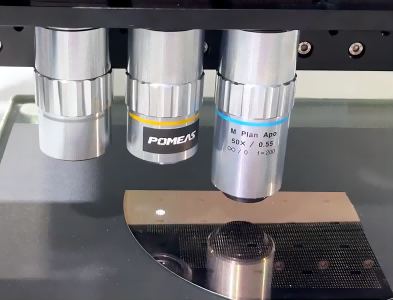

晶圆检测镜头被广泛应用于半导体行业，例如检测晶圆表面缺陷、测量微小图案和结构，以及进行光刻工艺质量检查。常使用高分辨率显微镜头或专业的工业相机镜头搭配检测设备。以下从实际场景看镜头选型。

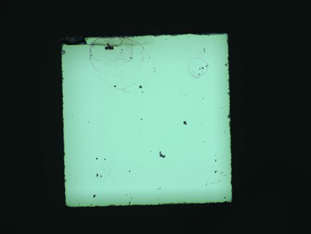

案例一：表面划痕与颗粒检测

某12英寸晶圆产线中，表面划痕和边缘崩缺曾因普通镜头透视变形导致误报偏高。后采用双远心镜头，配合同轴照明和2000万像素工业相机，平行光路消除了透视变化，划痕对比度提升约3倍。产线数据显示，检出率达到99.7%，误报减少约80%，单片刻检时间约9秒。双远心结构低畸变，使中心和边缘成像一致，适合微米级划痕与颗粒污染物检测。

案例二：边缘倒角微裂纹检测

边缘倒角裂纹细小，明场下不易看见。实际方案采用2倍至6倍远心镜头，搭配蓝光LED准直照明，以暗场方式采集散射光。蓝光波长短，衍射极限小，配合相机量子效率，单像素分辨率可达0.58微米，能稳定检出1.8微米级倒角微裂纹。该组合兼顾速度与灵敏度。

案例三：硅片内部隐裂检测

硅对可见光不透明，但对短波红外有透射性。内部气泡、隐裂等次表面缺陷，采用短波红外镜头，光源覆盖400nm至1700nm，从背面透射成像。缺陷处散射增强形成暗条纹或暗斑，被红外线扫相机捕捉。该方案在切割道检测和键合界面特征识别中已有应用。

案例四：光刻图案与结构测量

光刻后图案完整性检查和线宽测量，需要兼顾分辨率与视场。某检测方案采用宽光谱大视场显微物镜，工作波段420nm至1064nm，放大倍率10倍，可见光分辨率0.88微米，近红外1.35微米，视场3.3mm。相比常见商业显微物镜约2.65mm物方视场，单次成像范围更大，检测效率提升。复消色差设计保证全谱段成像质量。

案例五：多层级检测

变倍镜头方案覆盖0.05倍至0.5倍，可在同一工位实现全域扫描与局部增强检测切换，适配晶圆整体外观到芯片结构尺寸的多层级需求。

从表面到内部，从边缘到图案，晶圆检测镜头选型围绕缺陷可见性与检测节拍展开。高分辨率显微镜头、双远心镜头、短波红外镜头和宽光谱物镜，是常见且有效的选择。
