一、方案背景

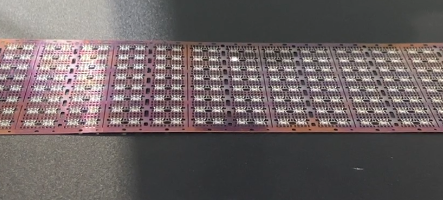

被测物较小，是0.5*0.2mm的微型IC/LED芯片，面积约 0.1 mm² 的芯片裸片或超小封装器件，常用在手机、TWS 耳机、智能手表/手环、平板/笔记本、Mini LED 背光电视/显示器、车载仪表/氛围灯、医疗可穿戴、IoT 模块和微型传感器等产品中。
二、检测要求
（1）要求：微型 IC/LED 芯片外观质检
（2）痛点：固定倍率显微镜要么只能看芯片全貌，看不清焊线；要么放大看焊线，无法快速定位芯片。客户需要同一套光学系统，低倍全景定位，高倍观测焊线、电极、崩边、脏污；
三、解决方案

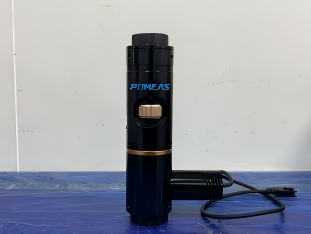

（1）方案：选用0.55~7.6X 连续变倍工业镜头（14X 变倍镜头）配500万彩色显微智能相机
（2）架构解析：

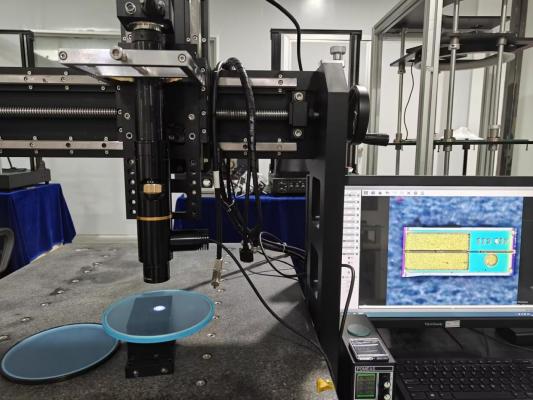

① 整套系统以 0.55~7.6X 连续变倍工业镜头（14X 变倍镜头）为核心成像单元，搭载 500 万彩色显微智能相机与高亮大灯珠同轴光照明，配合精密升降支架与 XY 移动载台，构成“低倍全景定位＋高倍细节观测”的一体化显微观测方案；
② 镜头与相机共轴设计，变倍过程无需更换物镜即可从全景连续切换到微米级细节，同轴光均匀性经专项优化，避免高反光芯片表面出现过曝与暗角；
③ 图像可同步输出至显示器或检测软件，方便多人同时观察与留档。
四、方案特点
1.显微系统配套相机，该相机采用最新色彩校正算法，图像清晰度与色彩还原度高，画面细腻；
2.镜头特点：超高变倍比与优异的光学性能，低倍可观测更大视野，高倍拥有更高分辨率，自带高亮大灯珠同轴光，均匀性极好。
五、系统工作原理：

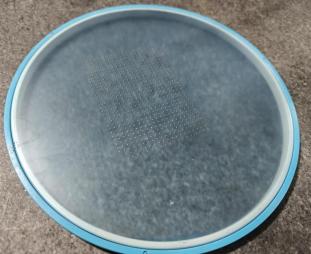

1.先用低倍端（0.55X）快速获取整片芯片或整盘器件的全景图像，完成目标定位，解决高倍视场下“找不到芯片”的问题；

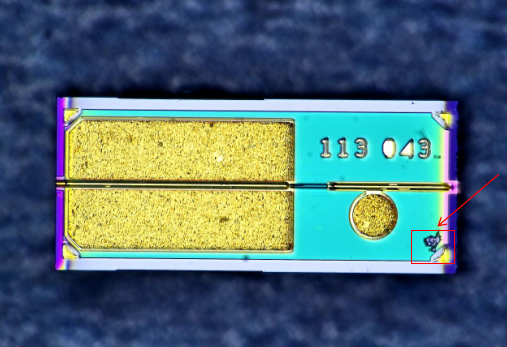

2.旋转变倍环平滑切换至所需倍率（最高 7.6X），在焦点与视场中心基本不变的前提下，依次观测焊线、电极、崩边、脏污等缺陷区域；
3.配合 500 万彩色相机的高分辨率成像与色彩校正算法，对缺陷进行尺寸测量与图像留存，输出可用于判定与追溯的高清图像资料。
六、结论
1.以0.55X~7.6X连续变倍工业镜头配500w彩色显微智能相机，在同一套光学系统上同时实现了“低倍全景定位”与“高倍细节观测”，一次性解决了固定倍率显微镜视野与分辨率无法兼顾的痛点；
2.镜头自带高亮大灯珠同轴光，均匀性极好，配合相机最新的色彩校正算法，芯片表面的崩边、脏污、焊线异常等瑕疵清晰可见，图像细节与色彩还原度均满足封测产线的外观检测与取证要求；
3.整套系统结构紧凑、变倍过程无需更换物镜，单人即可完成从定位到判读的全流程操作，适合在半导体封装、来料检验、出货抽检与失效分析等场景推广使用。
