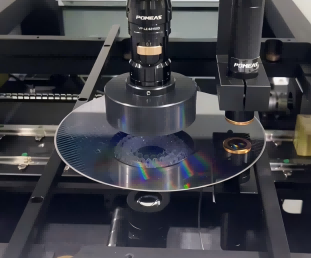

光谱共焦传感器在半导体晶圆制造领域具有广泛的应用，这主要得益于其高精度、高稳定性和广泛的适用性。以下是对光谱共焦传感器在半导体晶圆应用的具体介绍：
测量晶圆关键参数：光谱共焦传感器能够非接触地测量晶圆的尺寸偏差、表面粗糙度及平整度等关键参数。其高精度测量能力确保了晶圆尺寸偏差小于0.002mm/m，表面粗糙度与晶圆中心线间的偏差小于0.01~0.02um，从而满足了晶圆制造的高精度要求。
确保晶圆厚度均匀性：晶圆厚度的均匀性对芯片性能至关重要。光谱共焦传感器能够在不同位置及不同深度处对晶圆进行精确测量，确保晶圆厚度的一致性。通过实时反馈测量数据，生产人员可以及时调整工艺参数，从而提高芯片的性能和可靠性。
检测晶圆表面缺陷：晶圆表面的微小缺陷如划痕、裂纹等都会影响芯片的性能和可靠性。光谱共焦传感器能够生成高分辨率的三维图像，并通过光谱分析技术识别出晶圆表面的微小缺陷。这种无损检测方式不仅提高了检测效率，还避免了传统接触式测量可能引起的损伤和污染。
监测抛光质量：晶圆抛光是半导体制造过程中的重要环节之一。抛光后的晶圆表面质量直接影响后续工艺步骤的顺利进行和芯片的最终性能。光谱共焦传感器能够实时监测抛光后晶圆表面的厚度和平坦度，确保抛光质量符合工艺要求。同时，其非接触式测量方式避免了传统接触式测量可能引起的二次污染和损伤。
测量Bump三维形貌：在先进封装工艺中，晶圆上的Bump（凸点）的三维形貌对封装质量至关重要。光谱共焦传感器能够实现对Bump高度、直径及共面度的精确测量，为封装工艺提供准确的数据支持。通过实时反馈测量数据，生产人员可以及时调整封装工艺参数，确保封装质量符合设计要求。
光谱共焦传感器还具有纳米级精度测量、全方位测量、超小光斑、超高采样速率等技术优势，这使得它在半导体晶圆制造领域具有更高的测量精度和更广泛的应用范围。
