普密斯激光自动对焦显微系统 —— 极速对焦，捕捉微观瞬间

2024/10/30

作者:adminBOSS

在微观世界的探索中，每一个细微的变化和瞬间都可能蕴含着重要的信息。为了能够清晰、准确地观察和研究这些微观现象，先进的显微技术至关重要。普密斯激光自动对焦显微系统以其卓越的极速对焦功能脱颖而出，为工业等领域的微观研究提供了强大的工具，让我们能够轻松捕捉那些稍纵即逝的微观瞬间。

极速对焦技术原理

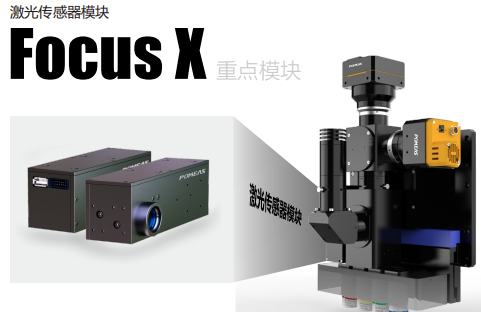

普密斯激光自动对焦显微系统采用了先进的激光检测技术和高速反馈控制系统。通过发射特定波长的激光束照射到样本上，然后利用传感器检测反射光或散射光的强度和相位变化。当样本与镜头之间的距离发生改变时，这些光信号的特征也会随之变化。系统中的高速反馈控制系统能够实时分析这些光信号的变化，并迅速调整镜头的位置，以实现快速而精准的对焦。这种基于激光的检测和反馈机制使得对焦速度达到了极高的水平，能够在极短的时间内完成对焦操作，确保不会错过任何关键的微观瞬间

应用领域：

1、半导体检测：在半导体芯片的制造过程中，对芯片的微观结构和缺陷检测要求极高。普密斯激光自动对焦显微系统的极速对焦功能可以快速对芯片的不同区域进行对焦扫描，及时发现芯片中的微小缺陷，如线路短路、断路、芯片表面的划痕等。这有助于提高芯片的生产质量和良率，降低生产成本。例如，在芯片的光刻过程中，能够快速对焦到光刻图案上，检测光刻精度和缺陷，确保芯片的性能和可靠性。

2、精密制造检测：对于精密机械零件、光学元件等的制造，需要对其微观尺寸和表面质量进行严格检测。该系统的极速对焦功能可以在短时间内对零件的不同部位进行对焦测量，提高检测效率。同时，其高分辨率的成像能力可以清晰地显示零件的微观细节，如表面粗糙度、微小裂纹等，为精密制造的质量控制提供了可靠的手段。
