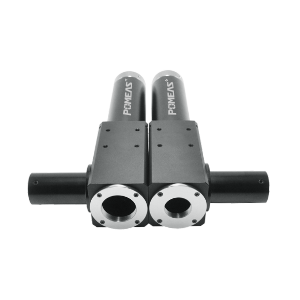

微分干涉显微系统是一种高级的显微镜技术，它利用微分干涉对比法（DIC）来增强样品的反差，从而实现对样品细微结构的观察。
微分干涉显微系统组成：
微分干涉显微系统主要由起偏器、DIC棱镜（通常为石英Wollaston棱镜）、物镜、检偏器等部分组成。这些组件共同协作，实现光线的偏振、分解、干涉和检测。
微分干涉显微系统工作原理
1、偏振光的产生与分解：照明光束（非偏振光）首先经过起偏器，发生线性偏振。然后，这束偏振光通过平面反射镜反射到DIC棱镜，被分解成偏振方向成一小夹角的两束光。
2、光线的穿过与干涉：这两束光经过物镜后，到达样品盒载物台。由于样品不同位置处厚度和折射率的不同，两束光在穿过样品相邻区域后会产生光程差。然后，这两束光波又经过物镜后焦面处安装的棱镜，被合并成一束光。
3、干涉图像的形成：最后，这束合并后的光穿过检偏器。在检偏器中，两束垂直的光被合成同一偏振方向，从而使二者发生干涉，出现增强或变暗的图像。这些图像最终形成目镜影像，供观察者观察。
微分干涉显微系统特点
1. 高分辨率：微分干涉显微镜的分辨率比普通光镜提高一个数量级，能够观察到更细小的表面结构和形貌变化。
2. 高精度：该技术通过调节相对相位差，实现多种光程差的测量，从而得到更为精细的表面形貌信息。
3. 无接触与非破坏性：微分干涉显微镜无需与样品接触，避免了对样品的损伤和污染，非常适合对生物和医学样品进行观察和研究。
微分干涉显微系统应用
在生命科学中，它可以观察到细胞形态和结构，以及生物分子和蛋白质的形态和互作；在半导体工业中，它可以通过非接触测量方式，对半导体芯片的表面精度进行在线监测。
