在线数字测径仪是一种集成了高精度传感器、光学系统和先进图像处理技术的测量设备，能够实时、准确地测量并显示物体的直径尺寸，广泛应用于工业自动化、质量控制和科研实验等领域。
一、在线数字测距仪的组成
CMOS显示器相机
① 功能：超小型CMOS相机能够精确俘获测量点的真实图像，为后续的测量和分析提供基础数据。
② 优点：CMOS相机具有体积小、功耗低、响应速度快等特点，适用于在线测量中对实时性和精度的要求。
高亮度GaN绿色LED光源
① 功能：测量头特有的氮化镓（GaN）绿色LED光源提供了短波长和可靠的运行，确保测量过程中的光照强度和稳定性。
② 优点：GaN材料具有高亮度、高效率、长寿命等特点，能够显著提升测量精度和稳定性。
HL-CCD
① 功能：特别设计的CCD提高了测量速度和精度，是测距仪中的核心传感器之一。
② 优点：通过优化设计和算法，HL-CCD能够更快速地捕捉测量数据，同时保持高精度，满足在线测量的需求。
远心光学系统
① 功能：采用原理上只接收平行光的结构，能够充分抑制温度变化和环境光对测量结果的影响。
② 优点：远心光学系统能够确保成像大小在热膨胀时不易发生变化，从而提高测量的稳定性和准确性。

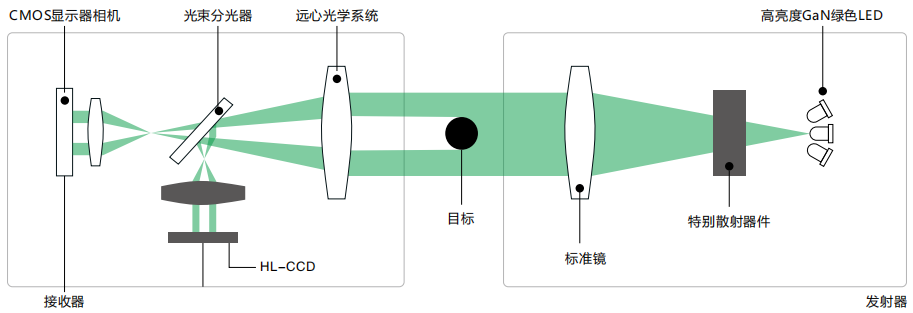

二、在线数字测距仪的应用原理
1、光源照射：高亮度GaN绿色LED光源发出短波长光线，照射到被测物体上，光线在被测物体表面反射后，进入远心光学系统。
2、光学成像：远心光学系统接收平行光，确保成像大小不受温度变化和环境光的影响，反射光线经过远心光学系统后，形成清晰的图像并投射到HL-CCD上。
3、图像捕捉与处理：HL-CCD快速捕捉图像数据，并将其传输给CMOS显示器相机，CMOS显示器相机将图像数据转换为数字信号，并进行初步处理。
4、测量与分析：通过对数字信号的分析，计算被测物体的尺寸、距离等参数，测量结果通过显示屏或数据传输接口输出，供用户查看和使用。
在线数字测距仪通过高精度的CMOS显示器相机、高亮度GaN绿色LED光源、HL-CCD和远心光学系统的组合，实现了对物体尺寸和距离的精确测量。其应用原理基于光学测量和图像处理技术，具有测量速度快、精度高、稳定性好等优点。
