360° 检测镜头选型全攻略

2024/11/14

作者:adminBOSS

360° 检测镜头主要分为内壁镜头和外壁镜头。

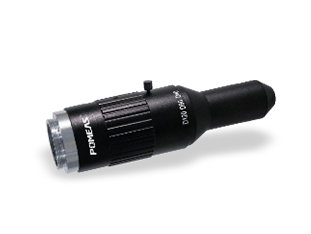

内壁镜头专门用于检测具有空腔的物品。比如瓶盖，其内部的结构和质量对于密封性能等有着关键影响；水杯内部可能存在的瑕疵、卫生问题需要内壁镜头来捕捉；螺丝的螺纹内部质量也可以通过内壁镜头清晰呈现。这些物品的空腔特性决定了需要特殊的镜头深入内部进行全面检测，内壁镜头能够满足这一需求，确保不会遗漏任何一个可能影响产品质量的细节。

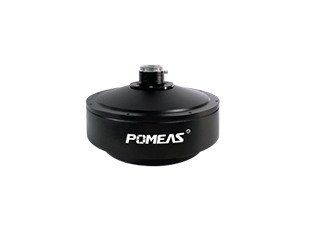

外壁镜头则侧重于产品的全方位外观检测。像电池，其表面的标识印刷质量、外壳有无划痕等；药瓶表面的标签字符清晰度、有无裂缝；饮品盖和塑料盖的外观完整性、表面图案和文字的准确性等，都可以通过外壁镜头进行检测。外壁镜头能对这些产品的外观进行 360° 无死角的扫描，精准识别表面字符和瑕疵，保障产品的外观质量符合标准。

关键选型参数

一、分辨率

对于需要检测微小字符或细微瑕疵的产品，如药瓶上的小字说明或电池表面的微小划痕，需要高分辨率的镜头。高分辨率镜头能够更清晰地呈现这些细节，避免因分辨率不足导致的误判。一般来说，以检测的最小目标尺寸为依据，目标越小，所需的镜头分辨率越高。例如，检测 0.1mm 大小的字符，就需要镜头分辨率达到能清晰分辨该尺寸物体的水平。

二、焦距

焦距影响着镜头的成像距离和视野范围。对于内壁镜头检测较小空腔物品（如小尺寸瓶盖）时，较短的焦距可能更合适，这样可以在有限的内部空间内获得清晰图像。而对于外壁镜头检测较大尺寸产品（如大药瓶）时，可能需要较长的焦距来保证整个产品外观都能纳入检测视野。同时，焦距还与工作距离相关，需要综合考虑。

三、视场角

视场角决定了镜头一次能够检测到的范围。在 360° 检测中，如果产品尺寸较大且需要一次性检测整个圆周表面，就需要较大视场角的镜头。但视场角过大可能会导致边缘图像变形，所以要根据产品的实际形状和检测要求来平衡。例如对于圆形的饮品盖，适当的大视场角可以覆盖整个圆周，但要注意边缘的成像质量，确保字符和瑕疵在边缘处也能准确识别。

四、工作距离

工作距离是镜头前端到被检测物体表面的距离。对于内壁镜头，由于要深入空腔内部，工作距离受到空腔尺寸的限制。而外壁镜头在选择工作距离时，要考虑生产线上产品的传输方式和位置稳定性。合适的工作距离能够保证在检测过程中镜头与产品的相对位置恒定，获得稳定的图像质量。

五、照明条件适配性

照明对于检测效果有着显著影响。不同的产品材质和检测内容可能需要不同的照明方式。对于有光泽表面的产品（如塑料盖），可能需要特殊的照明角度和强度来避免反光影响检测。镜头的选型要考虑其与照明系统的适配性，确保在相应照明条件下能够获取清晰、准确的图像。
