双导轨变倍镜头与普通变倍镜头的区别-普密斯

2024/12/23

作者:adminBOSS

在机器视觉领域，镜头的选择对于成像质量和系统性能起着关键作用。双导轨变倍镜头和普通变倍镜头在结构设计和性能表现上存在诸多差异。

普通变倍镜头原理

普通变倍镜头通常采用较为传统的机械结构。其内部的光学镜片组依靠单组导轨或简单的机械联动装置来实现变倍操作。这种结构相对简单，镜片组在变倍过程中沿着单一的导轨移动，通过改变镜片之间的相对位置来调整焦距，从而实现不同倍数的放大或缩小。

双导轨变倍镜头原理

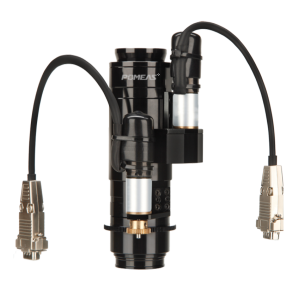

双导轨变倍镜头则采用了更为精密复杂的双导轨设计。内部的光学镜片组分别由两条独立的导轨引导运动。在变倍过程中，不同的镜片组可以根据设计的变倍曲线沿着各自的导轨进行协同运动。这种双导轨结构能够更精准地控制镜片的位移和角度，确保在整个变倍范围内都能保持良好的光学性能。

普通变倍镜头：在变倍过程中，由于单导轨结构的限制，镜片组的运动可能不够平稳和精确，容易出现光轴偏移、像面倾斜等问题。尤其是在高倍放大时，这些问题会导致图像边缘清晰度下降、畸变增大，影响成像的准确性和稳定性。

双导轨变倍镜头：凭借双导轨的精密导向，能够有效避免光轴偏移和像面倾斜现象。在整个变倍区间内，都可以保持较高的分辨率和较低的畸变率，图像的中心和边缘清晰度一致性更好，为高精度的视觉检测和测量任务提供了可靠的成像保障。

普通变倍镜头：其变倍操作依赖于简单的机械结构，长时间使用或频繁变倍后，容易因机械磨损、松动等原因导致变倍精度下降，变倍过程可能出现卡顿、跳变等不稳定现象，影响系统的连续工作性能。

双导轨变倍镜头：双导轨结构的机械稳定性更高，且导轨与镜片组之间的配合经过精密设计和加工。这使得镜头在频繁变倍操作下仍能保持稳定可靠的性能，变倍过程平滑流畅，无明显卡顿或跳变，能够适应长时间、高强度的工业生产环境中的视觉应用需求。

普通变倍镜头：由于结构相对简单，在面对复杂的工作环境，如高温、高湿度、高粉尘等条件时，单导轨及相关机械部件更容易受到侵蚀和损坏，从而影响镜头的使用寿命和性能可靠性。

双导轨变倍镜头：其双导轨结构以及整体的精密设计使得镜头具有更好的密封性和抗干扰性。在恶劣环境下，能够更好地保护内部光学镜片组和机械部件，减少外界因素对镜头性能的影响，从而具有更长的使用寿命和更高的可靠性，降低了设备的维护成本和更换频率。
