在精密制造与自动化检测高速发展的今天，如何实现微米级乃至纳米级的非接触式高精度测量，成了众多行业面临的共同课题。光谱共焦位移传感器正是解决这一课题的关键利器。

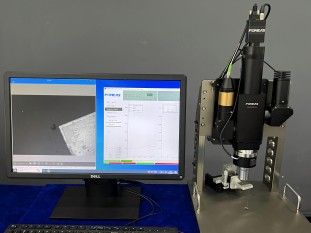

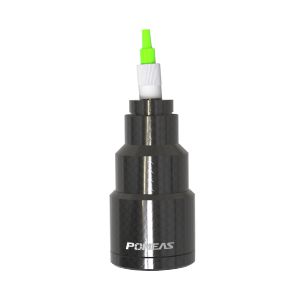

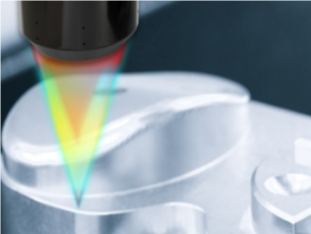

光谱共焦位移传感器原理

1. 同轴测量，无遮挡阴影：光路与测量轴重合，可深入狭小空间、深孔等。

2. 材质适应性极强：无论是镜面反光、透明玻璃还是粗糙黑色表面，均可稳定测量，无需重新标定。

3. 超高分辨率与线性度：可达纳米级分辨率，且测量光斑仅数微米，适合微观轮廓扫描。正是这些优势，让它在下述场景中成为不可替代的测量手段。

光谱共焦位移传感器应用场景

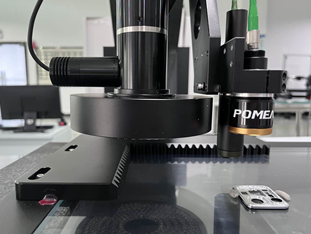

1. 智能制造与自动化在线检测

• 精密零部件尺寸全检：如手机中框平面度、轴承内外径、连接器端子高度。其高速采样特性可实现每秒数万点的在线全数检测，无需抽检。

• 点胶与涂布工位：实时测量胶路宽度、厚度及涂布湿膜厚度，闭环反馈调参，减少不良品。

• 机器人对位与定位：机械手末端集成传感器，在抓取、装配前进行高精度间隙测量和姿态校准，尤其适用于镜面或透明工件抓取场景。

2. 半导体与电子元器件领域

• 晶圆检测：测量硅片翘曲度、总厚度变化（TTV），以及氧化层、光刻胶等透明薄膜的厚度，无需接触即可避免划伤。

• 先进封装与键合：在芯片堆叠中测量芯片高度、焊点共面性，确保引线键合和倒装焊的可靠性。

• 光刻机与精密平台：用于运动台定位反馈和物镜与晶圆间的纳米级间隙控制，是光刻工艺的重要保障。

3. 玻璃与透明材料加工

• 消费电子玻璃：手机盖板、车载屏幕的2.5D/3D曲面玻璃轮廓扫描，边缘弧高、孔位深度测量，以及多层玻璃贴合后的总厚与气隙检测。

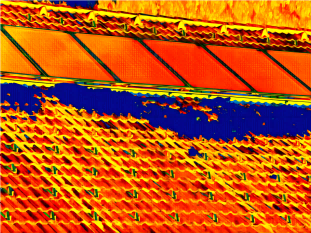

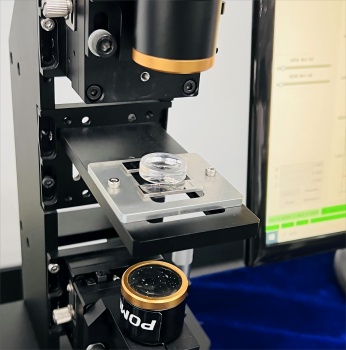

• 光学元件：透镜中心厚度、镜片间距、非球面面形轮廓，均可在抛光前后快速获取数据。

• 平板显示产业：LCD/OLED面板基板玻璃厚度、薄膜晶体管层厚、液晶盒间隙在线监控，保障显示一致性。

4. 金属与硬质材料加工

• 精密磨削与切削：刀具磨损量监测、加工件表面粗糙度及微观轮廓测量，可在线嵌入机床而不惧切削液干扰。

• 新能源电池部件：电池极片厚度、防爆阀刻痕深度、汇流排焊接熔深轮廓，这些对电池安全至关重要的参数，皆可稳定检出。

• 增材制造（3D打印）：逐层铺粉厚度及熔覆层形貌在线监控，实施闭环控制，提升打印质量和成材率。

5. 各类自动化检测流程中的特殊应用

• 微型孔洞与深槽：喷油嘴微孔倒角、涡轮叶片气膜孔内壁轮廓，利用细长光学探针伸入测量。

• 精密医疗器械：注射针管内外径、导丝涂层厚度、人工关节曲面轮廓的无损检测。

• 薄膜与柔性材料：锂电隔膜、光学保护膜的厚度及均匀性测量，在走卷过程中实时取数。
